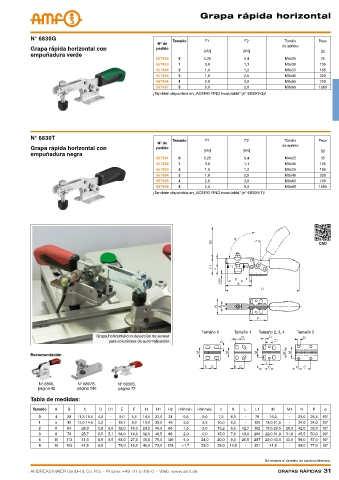

P. 31

Grapa rápida horizontal




            N° 6830G                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida horizontal con                 pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura verde
                                                        557492  0        0,25          0,4           M4x25        35
                                                        557493  1        0,8           1,1           M5x30       105
                                                        557494  2        1,0           1,2           M6x35       185
                                                        557495  3        1,8           2,5           M8x45       320
                                                        557496  4        2,0           3,0           M8x65       700
                                                        557497  5        3,0           5,0           M8x65       1080
                                                       ¡También disponible en „ACERO FINO inoxidable“ (n° 6830NIG)!








            N° 6830T
                                                              Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
                                                                                                    de apriete
            Grapa rápida horizontal con                 pedido
                                                                         [kN]         [kN]                        [g]
            empuñadura negra
                                                        557991  0        0,25          0,4           M4x25        35
                                                        557992  1        0,8           1,1           M5x30       105
                                                        557993  2        1,0           1,2           M6x35       185
                                                        557994  3        1,8           2,5           M8x45       320
                                                        557995  4        2,0           3,0           M8x65       700
                                                        557996  5        3,0           5,0           M8x65       1080
                                                       ¡También disponible en „ACERO FINO inoxidable“ (n° 6830NIT)!








                                                                                                                 CAD

















                                                                        Tamaño 0   Tamaño 1  Tamaño 2, 3, 4  Tamaño 5
                                   Grapa horizontal con detección de sensor
                                       para soluciones de automatización


            Recomendación




               N° 6860,     N° 6897S,     N° 6830S,
              página 42     página 146     página 72
            Tabla de medidas:

             Tamaño  A   B    C     D  D1  E    F   H   H1  H2  HW mín.  HW máx.  I  K  L  L1   M     M1   N   P   α
               0    4    28  11,5-15,5  4,6  -  9,0  5,5  14,5  23,0  34  -5,5  0,0  7,5  6,3  -  79  16,0  -  25,0  25,5  90°
               1    5    42  13,0-14,5  5,2  -  18,7  8,0  19,0  30,0  49  -3,0  2,5  10,0  5,5  -  120  18,0-21,5  -  34,0  34,0  90°
               2    6    64   26,0  5,6  5,6  32,0  16,0  24,0  45,0  68  -1,5  5,0  13,2  6,0  12,7  162  19,5-29,5  28,5  42,0  38,0  90°
               3    8    73   25,7  6,5  5,1  38,0  14,0  32,0  48,5  86  -2,0  9,0  15,0  7,0  13,0  206  22,0-31,8  31,6  45,5  50,0  90°
               4    10  113   41,0  8,5  8,5  63,0  27,0  45,0  75,0  126  -4,0  24,0  20,0  8,0  20,5  287  29,0-43,0  43,0  58,0  57,0  90°
               5    10  123   41,5  8,5  -  78,0  16,0  46,0  73,0  128  +1,7  25,0  25,0  12,5  -  321  41,5  -  58,0  77,0  90°


                                                                                              Se reserva el derecho de cambios técnicos.
            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de              Grapas rápidas 31
