P. 26

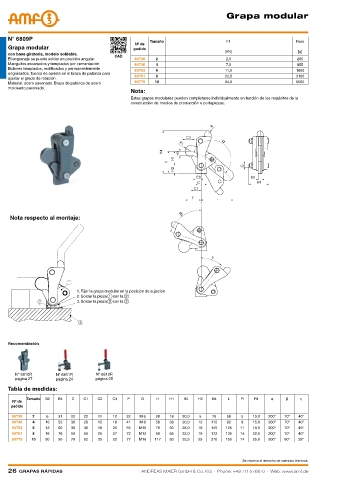

Grapa modular




    N° 6809P                                          Tamaño                     F1                      Peso
                                                Nº de
    Grapa modular                               pedido
                                                                                [kN]                      [g]
    con base giratoria, modelo soldable.
                                         CAD
    El engranaje se puede soldar en posición angular.    90738  2               2,5                      205
    Manguitos escariados y templados por cementación.    90746  4               7,0                      855
    Bulones templados, rectificados y permanentemente   90753  6                11,0                     1600
    engrasados. Tuerca de apriete en el brazo de palanca para
                                                90761   8                       22,5                     3100
    ajustar el grado de rotación.
    Material: acero pavonado. Brazo de palanca de acero   90779  10             34,0                     5560
    moldeado pavonado.
                                               Nota:
                                               Estas grapas modulares pueden completarse individualmente en función de los requisitos de la
                                               construcción de medios de producción o portapiezas.





















     Nota respecto al montaje:















                            1. Fijar la grapa modular en la posición de sujeción
                            2. Soldar la pieza  1  con la  2
                            3. Soldar la pieza  2  con la  3







    Recomendación





      N° 6810P,      N° 6811P,     N° 6812P,
      página 27      página 24     página 25
    Tabla de medidas:
          Tamaño  B2  B4  C   C1   C2    C3    F   G    H   H1    H2   H3  H4    L    R   R1    α     β   γ
     Nº de
     pedido
     90738  2    6    31  22  22   11    12  32   M 6   38   18  20,0  5    76   58   5   10,0  200°  70°  40°
     90746  4    10   52  30  26   15    16  41   M 8   58   38  20,0  12  112   82   8   15,0  200°  70°  40°
     90753  6    12   60  36  36   18    20  55   M10   78   50  28,0  16  145  105  11   18,0  200°  70°  40°
     90761  8    16   76  50  50   25    27  72   M12   98   65  33,0  19  172  135  14   22,5  200°  70°  40°
     90779  10   20   90  70  52   35    22  77   M16  117   83  33,5  25  210  155  14   25,0  200°  60°  28°



                                                                                      Se reserva el derecho de cambios técnicos.
