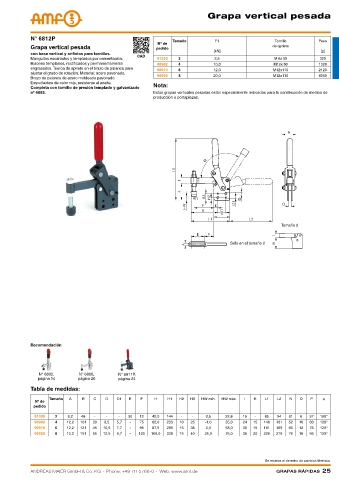

P. 25

Grapa vertical pesada




            N° 6812P                                          Tamaño         F1                   Tornillo       Peso
                                                        Nº de
            Grapa vertical pesada                       pedido                                   de apriete
                                                                            [kN]                                  [g]
            con base vertical y orificios para tornillos.   CAD
            Manguitos escariados y templados por cementación.    91330  2   2,5                  M 6x 50         320
            Bulones templados, rectificados y permanentemente   90902  4    10,0                 M12x 80         1320
            engrasados. Tuerca de apriete en el brazo de palanca para
                                                        90910   6           12,0                 M12x110         2120
            ajustar el grado de rotación. Material: acero pavonado.
            Brazo de palanca de acero moldeado pavonado.   90928  8         20,0                 M12x110         4060
            Empuñadura de color rojo, resistente al aceite.
            Completa con tornillo de presión templado y galvanizado   Nota:
            nº 6885.                                   Estas grapas verticales pesadas están especialmente indicadas para la construcción de medios de
                                                       producción o portapiezas.

























                                                                                                    Tamaño 2


                                                                                  Sólo en el tamaño 2




















            Recomendación





               N° 6802,      N° 6806,      N° 6811P,
              página 14     página 20      página 24
            Tabla de medidas:
                  Tamaño  A   B   C   D   D1  E   F    H    H1  H2  H3  HW mín.  HW máx.  I  K  L1  L2  N  O  P   α
             Nº de
             pedido
             91330  2    6,2  48  -   -    -  30  12  42,0  144  -  -    3,5    22,8  15  -   85  94  31  6   37  190°
             90902  4   12,2  101  30  8,5  5,7  -  75  62,0  233  10  25  -1,0  35,0  24  15  146  161  52  10  60  120°
             90910  6   12,2  121  45  10,5  7,7  -  95  87,5  289  15  35  0,0  58,0  30  15  181  189  60  12  75  120°
             90928  8   12,2  151  55  12,5  9,7  -  120  106,0  338  15  40  25,0  76,0  36  20  226  219  76  16  95  120°




                                                                                              Se reserva el derecho de cambios técnicos.
            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de             Grapas rápidas 25
