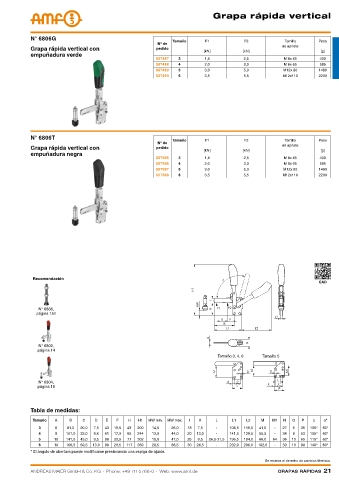

P. 21

Grapa rápida vertical




            N° 6806G                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida vertical con                   pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura verde
                                                        557487  3        1,4           2,5           M 8x 45     400
                                                        557488  4        2,0           3,0           M 8x 65     585
                                                        557489  5        3,0           5,0          M12x 80      1480
                                                        557490  6        3,5           5,5          M12x110      2200












            N° 6806T                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida vertical con                   pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura negra
                                                        557985  3        1,4           2,5           M 8x 45     400
                                                        557986  4        2,0           3,0           M 8x 65     585
                                                        557987  5        3,0           5,0          M12x 80      1480
                                                        557988  6        3,5           5,5          M12x110      2200





















             Recomendación
                                                                                                                 CAD




               N° 6886,
              página 151





               N° 6802,
              página 14
                                                                             Tamaño 3, 4, 6  Tamaño 5




               N° 6804,
              página 18



            Tabla de medidas:
             Tamaño  A   B    C   D   E   F   H   H1  HW mín.  HW máx.  I  K  L    L1   L2   M   M1  N  O  P   α   α*
               3    6    81,0  20,0  7,5  43  19,5  48  200  14,5  26,0  18  7,5  -  108,5  116,0  41,0  -  27  6  35  105°  60°
               4    8   101,0  32,0  8,6  61  17,0  65  244  13,0  44,0  20  13,0  -  141,5  129,5  55,5  -  34  8  53  105°  60°
               5    10  141,0  45,0  8,5  88  30,5  77  302  15,0  47,0  25  9,5  26,5-31,5  196,5  184,0  66,0  64  36  10  65  115°  60°
               6    10  166,5  50,5  13,0  90  20,5  117  369  28,5  86,5  30  24,5  -  232,0  206,0  102,0  -  39  10  90  140°  60°
            * El ángulo de abertura puede modificarse presionando una espiga de ajuste.
                                                                                              Se reserva el derecho de cambios técnicos.
