P. 19

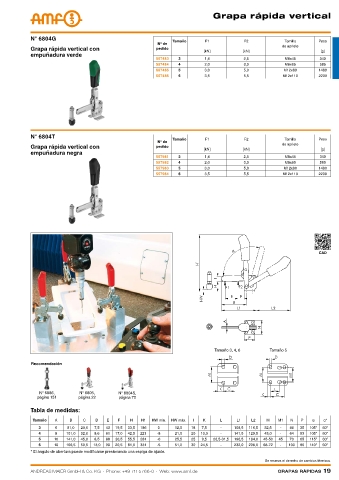

Grapa rápida vertical




            N° 6804G                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida vertical con                   pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura verde
                                                        557483  3        1,4           2,5           M8x45       340
                                                        557484  4        2,0           3,0           M8x65       585
                                                        557485  5        3,0           5,0           M12x80      1480
                                                        557486  6        3,5           5,5          M12x110      2200












            N° 6804T                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida vertical con                   pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura negra
                                                        557981  3        1,4           2,5           M8x45       340
                                                        557982  4        2,0           3,0           M8x65       585
                                                        557983  5        3,0           5,0           M12x80      1480
                                                        557984  6        3,5           5,5          M12x110      2200















                                                                                                                 CAD



















                                                                            Tamaño 3, 4, 6      Tamaño 5


            Recomendación




               N° 6886,      N° 6805,      N° 6804S,
              página 151     página 22     página 70

            Tabla de medidas:
             Tamaño  A   B    C    D   E  F    H   H1  HW mín.  HW máx.  I  K  L    L1   L2    M   M1  N   P   α   α*
               3    6    81,0  20,0  7,5  43  19,5  33,5  186  0  12,0  18  7,5  -  108,5  116,5  32,5  -  46  35  105°  60°
               4    8   101,0  32,0  8,6  61  17,0  42,5  221  -8  21,0  20  13,0  -  141,5  129,5  45,0  -  64  53  105°  60°
               5    10  141,0  45,0  8,5  88  30,5  55,5  281  -6  25,5  25  9,5  26,5-31,5  196,5  184,0  45-50  45  70  65  115°  60°
               6    10  166,5  50,5  13,0  90  20,5  81,0  331  -5  51,0  30  24,5  -  232,0  206,0  68-72  -  100  90  140°  60°
            * El ángulo de abertura puede modificarse presionando una espiga de ajuste.
                                                                                              Se reserva el derecho de cambios técnicos.
            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de              Grapas rápidas 19
