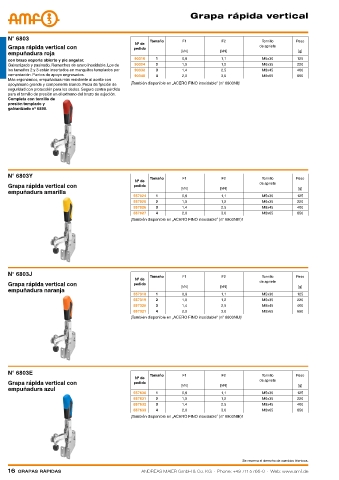

Page 16 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida vertical

N° 6803 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con pedido de apriete
empuñadura roja [kN] [kN] [g]
con brazo soporte abierto y pie angular. 90316 1 0,8 1,1 M5x30 125
Galvanizado y pasivado. Remaches de acero inoxidable. Los de 90324 2 1,0 1,2 M6x35 220
los tamaños 2 y 3 están insertados en manguitos templados por 90332 3 1,4 2,5 M8x45 400
cementación. Puntos de apoyo engrasados. 90340 4 2,0 3,0 M8x65 650
Más ergonómico, empuñadura más resistente al aceite con
¡También disponible en „ACERO FINO inoxidable“ (n° 6803NI)!
apoyamano grande y componente blando. Pieza de fijación de
seguridad con protección para los dedos. Seguro contra pérdida
para el tornillo de presión en el extremo del brazo de sujeción.
Completa con tornillo de
presión templado y
galvanizado nº 6890.

N° 6803Y Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida vertical con pedido
[kN] [kN] [g]
empuñadura amarilla
557024 1 0,8 1,1 M5x30 125
557025 2 1,0 1,2 M6x35 220
557026 3 1,4 2,5 M8x45 400
557027 4 2,0 3,0 M8x65 650
¡También disponible en „ACERO FINO inoxidable“ (n° 6803NIY)!

N° 6803J Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con pedido de apriete
[kN] [kN] [g]
empuñadura naranja
557318 1 0,8 1,1 M5x30 125
557319 2 1,0 1,2 M6x35 220
557320 3 1,4 2,5 M8x45 400
557321 4 2,0 3,0 M8x65 650
¡También disponible en „ACERO FINO inoxidable“ (n° 6803NIJ)!

N° 6803E
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida vertical con pedido
[kN] [kN] [g]
empuñadura azul
557630 1 0,8 1,1 M5x30 125
557631 2 1,0 1,2 M6x35 220
557632 3 1,4 2,5 M8x45 400
557633 4 2,0 3,0 M8x65 650
¡También disponible en „ACERO FINO inoxidable“ (n° 6803NIE)!

Se reserva el derecho de cambios técnicos.
16 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
