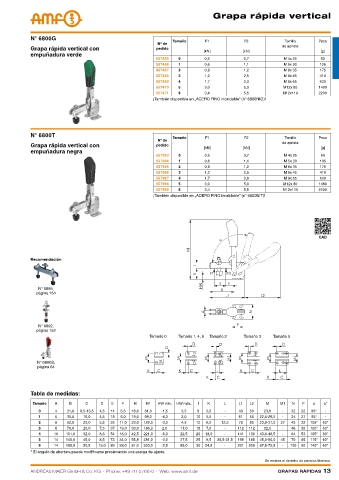

P. 13

Grapa rápida vertical




            N° 6800G                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida vertical con                   pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura verde
                                                        557465  0        0,5           0,7           M 4x 25      60
                                                        557466  1        0,6           1,1           M 5x 30     105
                                                        557467  2        0,8           1,2           M 6x 35     175
                                                        557468  3        1,2           2,5           M 8x 45     410
                                                        557469  4        1,7           3,0           M 8x 65     630
                                                        557470  5        3,0           5,0          M12x 80      1480
                                                        557471  6        3,4           5,5          M12x110      2200
                                                       ¡También disponible en „ACERO FINO inoxidable“ (n° 6800NIG)!






            N° 6800T                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
                                                                                                    de apriete
            Grapa rápida vertical con                   pedido
                                                                         [kN]         [kN]                        [g]
            empuñadura negra
                                                        557963  0        0,5           0,7           M 4x 25      60
                                                        557964  1        0,6           1,1           M 5x 30     105
                                                        557965  2        0,8           1,2           M 6x 35     175
                                                        557966  3        1,2           2,5           M 8x 45     410
                                                        557967  4        1,7           3,0           M 8x 65     630
                                                        557968  5        3,0           5,0           M12x 80     1480
                                                        557969  6        3,4           5,5          M12x110      2200
                                                       ¡También disponible en „ACERO FINO inoxidable“ (n° 6800NIT)!







                                                                                                                 CAD



            Recomendación




              N° 6895,
              página 154





              N° 6892,
              página 152
                                                     Tamaño 0   Tamaño 1, 4, 6  Tamaño 2  Tamaño 3  Tamaño 5



              N° 6800S,
              página 64




            Tabla de medidas:
             Tamaño  A   B     C    D   E   F   H   H1  HW mín.  HW máx.  I  K  L    L1  L2   M    M1   N  P   α   α*
               0    4    31,0  8,5-13,5  4,5  14  5,5  18,0  81,0  -1,5  3,5  8  5,5  -  49  50  23,0  -  32  22  95°  -
               1    5    39,0  16,0  4,5  18  6,0  19,0  98,0  -4,0  2,0  10  5,5  -  61  58  22,5-26,0  -  34  27  95°  -
               2    6    52,0  20,0  5,5  25  11,0  23,0  129,0  -3,0  4,5  12  6,0  12,5  78  80  23,0-31,0  27  43  32  105°  60°
               3    8    79,0  20,0  7,5  37  19,0  33,0  186,0  2,0  11,0  18  7,5  -  112  112  32,5  -  46  35  105°  60°
               4    10  101,0  32,0  8,6  54  16,0  42,5  221,0  -6,0  22,5  20  13,0  -  141  130  43,0-46,5  -  64  53  105°  60°
               5    14  140,0  45,0  8,5  73  34,0  55,8  281,0  -3,0  27,5  25  9,5  26,5-31,5  195  185  45,0-50,0  45  70  65  115°  60°
               6    14  165,5  50,5  13,0  89  28,0  81,0  333,0  -2,5  55,0  30  24,5  -  231  206  67,5-72,5  -  100  90  140°  60°
            * El ángulo de abertura puede modificarse presionando una espiga de ajuste.
                                                                                              Se reserva el derecho de cambios técnicos.
