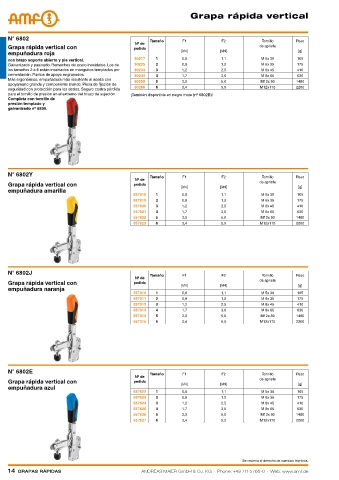

P. 14

Grapa rápida vertical




    N° 6802                                           Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
    Grapa rápida vertical con                   pedido                                      de apriete
    empuñadura roja                                              [kN]         [kN]                        [g]
    con brazo soporte abierto y pie vertical.   90217   1        0,6           1,1           M 5x 30     105
    Galvanizado y pasivado. Remaches de acero inoxidable. Los de   90225  2  0,8  1,2        M 6x 35     175
    los tamaños 2 a 6 están insertados en manguitos templados por   90233  3  1,2  2,5       M 8x 45     410
    cementación. Puntos de apoyo engrasados.    90241   4        1,7           3,0           M 8x 65     630
    Más ergonómico, empuñadura más resistente al aceite con   90258  5  3,0    5,0           M12x 80     1480
    apoyamano grande y componente blando. Pieza de fijación de
                                                90266   6        3,4           5,5          M12x110      2200
    seguridad con protección para los dedos. Seguro contra pérdida
    para el tornillo de presión en el extremo del brazo de sujeción.   ¡También disponible en negro mate (nº 6802B)!
    Completa con tornillo de
    presión templado y
    galvanizado nº 6890.












    N° 6802Y
                                                      Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
                                                                                            de apriete
    Grapa rápida vertical con                   pedido
                                                                 [kN]         [kN]                        [g]
    empuñadura amarilla
                                                557018  1        0,6           1,1           M 5x 30     105
                                                557019  2        0,8           1,2           M 6x 35     175
                                                557020  3        1,2           2,5           M 8x 45     410
                                                557021  4        1,7           3,0           M 8x 65     630
                                                557022  5        3,0           5,0           M12x 80     1480
                                                557023  6        3,4           5,5          M12x110      2200







    N° 6802J                                          Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
    Grapa rápida vertical con                   pedido                                      de apriete
                                                                 [kN]         [kN]                        [g]
    empuñadura naranja
                                                557310  1        0,6           1,1           M 5x 30     105
                                                557311  2        0,8           1,2           M 6x 35     175
                                                557312  3        1,2           2,5           M 8x 45     410
                                                557313  4        1,7           3,0           M 8x 65     630
                                                557314  5        3,0           5,0           M12x 80     1480
                                                557315  6        3,4           5,5          M12x110      2200









    N° 6802E                                          Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
    Grapa rápida vertical con                   pedido                                      de apriete
                                                                 [kN]         [kN]                        [g]
    empuñadura azul
                                                557622  1        0,6           1,1           M 5x 30     105
                                                557623  2        0,8           1,2           M 6x 35     175
                                                557624  3        1,2           2,5           M 8x 45     410
                                                557625  4        1,7           3,0           M 8x 65     630
                                                557626  5        3,0           5,0           M12x 80     1480
                                                557627  6        3,4           5,5          M12x110      2200







                                                                                      Se reserva el derecho de cambios técnicos.
    14  Grapas rápidas                             ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de
