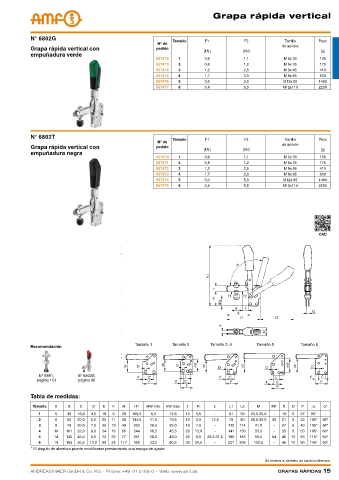

Grapa rápida vertical




            N° 6802G                                          Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida vertical con                   pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura verde
                                                        557472  1        0,6           1,1           M 5x 30     105
                                                        557473  2        0,8           1,2           M 6x 35     175
                                                        557474  3        1,2           2,5           M 8x 45     410
                                                        557475  4        1,7           3,0           M 8x 65     630
                                                        557476  5        3,0           5,0          M12x 80      1480
                                                        557477  6        3,4           5,5          M12x110      2200









            N° 6802T
                                                              Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
                                                                                                    de apriete
            Grapa rápida vertical con                   pedido
                                                                         [kN]         [kN]                        [g]
            empuñadura negra
                                                        557970  1        0,6           1,1           M 5x 30     105
                                                        557971  2        0,8           1,2           M 6x 35     175
                                                        557972  3        1,2           2,5           M 8x 45     410
                                                        557973  4        1,7           3,0           M 8x 65     630
                                                        557974  5        3,0           5,0          M12x 80      1480
                                                        557975  6        3,4           5,5          M12x110      2200







                                                                                                                 CAD






















                                                Tamaño 1     Tamaño 2      Tamaño 3, 4     Tamaño 5        Tamaño 6
            Recomendación




               N° 6891,     N° 6802S,
              página 151    página 66

            Tabla de medidas:

             Tamaño  A   B   C   D   E   F  H   H1  HW mín.  HW máx.  I  K  L     L1  L2   M    M1  N   O  P   α   α*
               1    5    39  16,0  4,5  18  6  29  109,0  6,0  12,5  10  5,5  -   61  59  23,5-25,0  -  19  5  27  95°  -
               2    6    52  20,0  5,5  25  11  38  144,5  11,5  19,5  12  6,0  12,5  78  80  28,5-32,0  30  21  5  32  105°  60°
               3    8    79  20,0  7,5  36  19  48  200  16,5  25,0  18  7,5  -  112  114  41,0  -  27  6  40  105°  60°
               4    10  101  32,0  8,6  54  16  65  244  16,5  45,5  20  13,0  -  141  130  55,5  -  35  8  53  105°  60°
               5    14  140  45,0  8,5  72  35  77  301  18,0  49,0  25  9,5  26,5-31,5  195  183  66,0  64  45  10  65  115°  60°
               6    14  165  50,5  13,0  89  28  117  369  33,0  90,5  30  24,5  -  231  206  102,0  -  45  10  90  140°  60°
            * El ángulo de abertura puede modificarse presionando una espiga de ajuste.

                                                                                              Se reserva el derecho de cambios técnicos.
