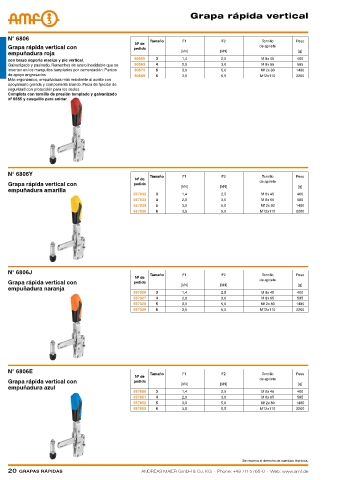

P. 20

Grapa rápida vertical




    N° 6806                                           Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
    Grapa rápida vertical con                   pedido                                      de apriete
    empuñadura roja                                              [kN]         [kN]                        [g]
    con brazo soporte macizo y pie vertical.    90555   3        1,4           2,5           M 8x 45     400
    Galvanizado y pasivado. Remaches de acero inoxidable que se   90563  4  2,0  3,0         M 8x 65     585
    insertan en los manguitos templados por cementación. Puntos   90571  5  3,0  5,0         M12x 80     1480
    de apoyo engrasados.                        90589   6        3,5           5,5          M12x110      2200
    Más ergonómico, empuñadura más resistente al aceite con
    apoyamano grande y componente blando. Pieza de fijación de
    seguridad con protección para los dedos.
    Completa con tornillo de presión templado y galvanizado
    nº 6885 y casquillo para soldar.















    N° 6806Y
                                                      Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
                                                                                            de apriete
    Grapa rápida vertical con                   pedido
                                                                 [kN]         [kN]                        [g]
    empuñadura amarilla
                                                557032  3        1,4           2,5           M 8x 45     400
                                                557033  4        2,0           3,0           M 8x 65     585
                                                557034  5        3,0           5,0           M12x 80     1480
                                                557035  6        3,5           5,5          M12x110      2200









    N° 6806J                                          Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
    Grapa rápida vertical con                   pedido                                      de apriete
                                                                 [kN]         [kN]                        [g]
    empuñadura naranja
                                                557326  3        1,4           2,5           M 8x 45     400
                                                557327  4        2,0           3,0           M 8x 65     585
                                                557328  5        3,0           5,0           M12x 80     1480
                                                557329  6        3,5           5,5          M12x110      2200











    N° 6806E                                          Tamaño     F1            F2            Tornillo    Peso
                                                Nº de                                       de apriete
    Grapa rápida vertical con                   pedido
                                                                 [kN]         [kN]                        [g]
    empuñadura azul
                                                557650  3        1,4           2,5           M 8x 45     400
                                                557651  4        2,0           3,0           M 8x 65     585
                                                557652  5        3,0           5,0           M12x 80     1480
                                                557653  6        3,5           5,5          M12x110      2200










                                                                                      Se reserva el derecho de cambios técnicos.
