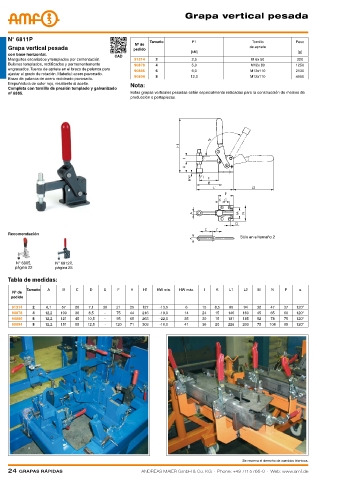

P. 24

Grapa vertical pesada




    N° 6811P
                                                      Tamaño        F1                    Tornillo       Peso
                                                Nº de
    Grapa vertical pesada                       pedido                                   de apriete
                                                                    [kN]                                  [g]
    con base horizontal.
                                         CAD
    Manguitos escariados y templados por cementación.    91314  2   2,5                  M 6x 50         320
    Bulones templados, rectificados y permanentemente   90878  4    5,0                  M12x 80         1250
    engrasados. Tuerca de apriete en el brazo de palanca para
                                                90886   6           6,0                  M12x110         2130
    ajustar el grado de rotación. Material: acero pavonado.
                                                90894   8           12,0                 M12x110         4050
    Brazo de palanca de acero moldeado pavonado.
    Empuñadura de color rojo, resistente al aceite.   Nota:
    Completa con tornillo de presión templado y galvanizado
    nº 6885.                                   Estas grapas verticales pesadas están especialmente indicadas para la construcción de medios de
                                               producción o portapiezas.
























    Recomendación
                                                                                     Sólo en el tamaño 2



       N° 6805,     N° 6812P,
      página 22     página 25

    Tabla de medidas:
          Tamaño  A    B    C    D    E   F    H   H1   HW mín.  HW máx.  I  K   L1    L2  M    N    P    α
     Nº de
     pedido
     91314  2    6,1   57  20   7,1  30   21   25  127   -13,5    6     15  8,5  85    94  32   47   37  120°
     90878  4    12,2  100  30  8,5   -   75   44  216   -19,0    14    24   15  146  160  45   65   60  120°
     90886  6    12,2  121  45  10,5  -   95   65  263   -22,0    35    30   15  181  185  52   78   75  120°
     90894  8    12,2  151  55  12,5  -   120  71  303   -10,0    41    36   20  226  203  75   108  95  120°




























                                                                                      Se reserva el derecho de cambios técnicos.
