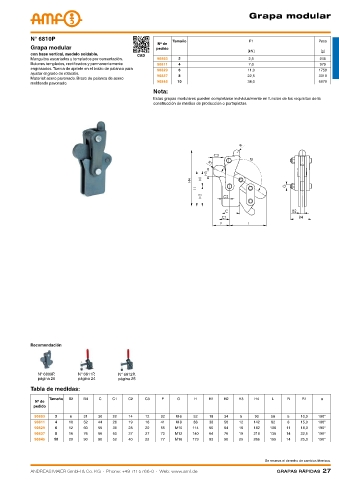

Grapa modular




            N° 6810P                                          Tamaño                    F1                       Peso
                                                        Nº de
            Grapa modular                               pedido
                                                                                        [kN]                      [g]
            con base vertical, modelo soldable.   CAD
            Manguitos escariados y templados por cementación.    90803  2               2,5                      245
            Bulones templados, rectificados y permanentemente   90811  4                7,0                      970
            engrasados. Tuerca de apriete en el brazo de palanca para   90829  6        11,0                     1750
            ajustar el grado de rotación.
                                                        90837   8                       22,5                     3310
            Material: acero pavonado. Brazo de palanca de acero
            moldeado pavonado.                          90845  10                       34,0                     5970
                                                       Nota:
                                                       Estas grapas modulares pueden completarse individualmente en función de los requisitos de la
                                                       construcción de medios de producción o portapiezas.



















































            Recomendación





              N° 6809P,     N° 6811P,      N° 6812P,
              página 26     página 24      página 25
            Tabla de medidas:
                  Tamaño  B2  B4    C    C1   C2    C3    F    G     H    H1    H2   H3   H4     L    R    R1     α
             Nº de
             pedido
             90803  2     6   31   30    22   14    12   32    M 6   52   18    34   5    90    58    5    10,0  190°
             90811  4    10   52   44    26   19    16   41    M 8   88   38    50   12   142   82    8    15,0  190°
             90829  6    12   60   55    36   28    20   55   M10    114  50    64   16   182   106   11   18,0  190°
             90837  8    16   76   66    50   37    27   72   M12    140  64    76   19   218   135   14   22,5  190°
             90845  10   20   90   80    52   40    22   77   M16    173  83    90   25   266   155   14   25,0  190°



                                                                                              Se reserva el derecho de cambios técnicos.
