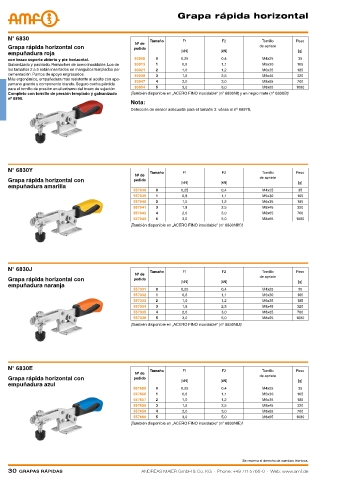

P. 30

Grapa rápida horizontal




    N° 6830                                           Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
    Grapa rápida horizontal con                 pedido                                      de apriete
    empuñadura roja                                              [kN]          [kN]                       [g]
    con brazo soporte abierto y pie horizontal.   93005  0       0,25          0,4           M4x25        35
    Galvanizado y pasivado. Remaches de acero inoxidable. Los de   93013  1  0,8  1,1        M5x30       105
    los tamaños 2 a 5 están insertados en manguitos templados por   93021  2  1,0  1,2       M6x35       185
    cementación. Puntos de apoyo engrasados.    93039   3        1,8           2,5           M8x45       320
    Más ergonómico, empuñadura más resistente al aceite con apo-
                                                93047   4        2,0           3,0           M8x65       700
    yamano grande y componente blando. Seguro contra pérdida
    para el tornillo de presión en el extremo del brazo de sujeción.   93054  5  3,0  5,0    M8x65       1080
    Completo con tornillo de presión templado y galvanizado   ¡También disponible en „ACERO FINO inoxidable“ (n° 6830NI) y en negro mate (nº 6830B)!
    nº 6890.
                                               Nota:
                                               Detección de sensor adecuada para el tamaño 3: véase el nº 6897S.











    N° 6830Y                                          Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
                                                                                            de apriete
    Grapa rápida horizontal con                 pedido
                                                                 [kN]          [kN]                       [g]
    empuñadura amarilla
                                                557038  0        0,25          0,4           M4x25        35
                                                557039  1        0,8           1,1           M5x30       105
                                                557040  2        1,0           1,2           M6x35       185
                                                557041  3        1,8           2,5           M8x45       320
                                                557042  4        2,0           3,0           M8x65       700
                                                557043  5        3,0           5,0           M8x65       1080
                                               ¡También disponible en „ACERO FINO inoxidable“ (n° 6830NIY)!








    N° 6830J
                                                      Tamaño     F1            F2            Tornillo    Peso
                                                Nº de
                                                                                            de apriete
    Grapa rápida horizontal con                 pedido
                                                                 [kN]          [kN]                       [g]
    empuñadura naranja
                                                557331  0        0,25          0,4           M4x25        35
                                                557332  1        0,8           1,1           M5x30       105
                                                557333  2        1,0           1,2           M6x35       185
                                                557334  3        1,8           2,5           M8x45       320
                                                557335  4        2,0           3,0           M8x65       700
                                                557336  5        3,0           5,0           M8x65       1080
                                               ¡También disponible en „ACERO FINO inoxidable“ (n° 6830NIJ)!






    N° 6830E
                                                      Tamaño     F1            F2            Tornillo    Peso
                                                Nº de                                       de apriete
    Grapa rápida horizontal con                 pedido
                                                                 [kN]          [kN]                       [g]
    empuñadura azul
                                                557655  0        0,25          0,4           M4x25        35
                                                557656  1        0,8           1,1           M5x30       105
                                                557657  2        1,0           1,2           M6x35       185
                                                557658  3        1,8           2,5           M8x45       320
                                                557659  4        2,0           3,0           M8x65       700
                                                557660  5        3,0           5,0           M8x65       1080
                                               ¡También disponible en „ACERO FINO inoxidable“ (n° 6830NIE)!







                                                                                      Se reserva el derecho de cambios técnicos.
    30  Grapas rápidas                             ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de
