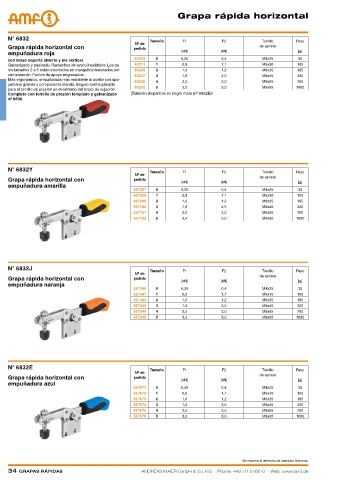

Page 34 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida horizontal

N° 6832 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
empuñadura roja [kN] [kN] [g]
con brazo soporte abierto y pie vertical. 93203 0 0,25 0,4 M4x25 35
Galvanizado y pasivado. Remaches de acero inoxidable. Los de 93211 1 0,8 1,1 M5x30 105
los tamaños 2 a 5 están insertados en manguitos templados por 93229 2 1,0 1,2 M6x35 185
cementación. Puntos de apoyo engrasados. 93237 3 1,8 2,5 M8x45 320
Más ergonómico, empuñadura más resistente al aceite con apo-
93245 4 2,0 3,0 M8x65 700
yamano grande y componente blando. Seguro contra pérdida
93252 5 3,0 5,0 M8x65 1080
para el tornillo de presión en el extremo del brazo de sujeción.
Completo con tornillo de presión templado y galvanizado ¡También disponible en negro mate (nº 6832B)!
nº 6890.

N° 6832Y Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura amarilla
557097 0 0,25 0,4 M4x25 35
557098 1 0,8 1,1 M5x30 105
557099 2 1,0 1,2 M6x35 185
557100 3 1,8 2,5 M8x45 320
557101 4 2,0 3,0 M8x65 700
557102 5 3,0 5,0 M8x65 1080

N° 6832J
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura naranja
557340 0 0,25 0,4 M4x25 35
557341 1 0,8 1,1 M5x30 105
557342 2 1,0 1,2 M6x35 185
557343 3 1,8 2,5 M8x45 320
557344 4 2,0 3,0 M8x65 700
557345 5 3,0 5,0 M8x65 1080

N° 6832E Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
[kN] [kN] [g]
empuñadura azul
557671 0 0,25 0,4 M4x25 35
557672 1 0,8 1,1 M5x30 105
557673 2 1,0 1,2 M6x35 185
557674 3 1,8 2,5 M8x45 320
557675 4 2,0 3,0 M8x65 700
557676 5 3,0 5,0 M8x65 1080

Se reserva el derecho de cambios técnicos.
