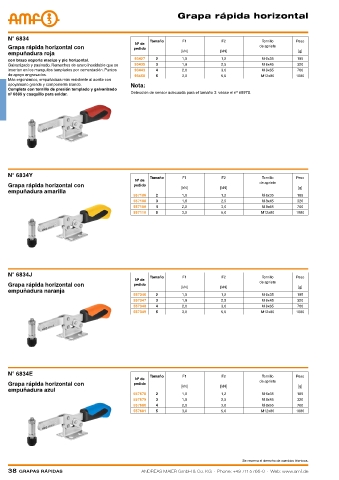

Grapa rápida horizontal

N° 6834 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
empuñadura roja [kN] [kN] [g]
con brazo soporte macizo y pie horizontal. 93427 2 1,0 1,2 M 6x35 185
Galvanizado y pasivado. Remaches de acero inoxidable que se 93435 3 1,8 2,5 M 8x45 320
insertan en los manguitos templados por cementación. Puntos 93443 4 2,0 3,0 M 8x65 700
de apoyo engrasados. 93450 5 3,0 5,0 M12x80 1080
Más ergonómico, empuñadura más resistente al aceite con
apoyamano grande y componente blando. Nota:
Completa con tornillo de presión templado y galvanizado
Detección de sensor adecuada para el tamaño 3: véase el nº 6897S.
nº 6885 y casquillo para soldar.

N° 6834Y Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura amarilla
557106 2 1,0 1,2 M 6x35 185
557108 3 1,8 2,5 M 8x45 320
557109 4 2,0 3,0 M 8x65 700
557110 5 3,0 5,0 M12x80 1080

N° 6834J Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
[kN] [kN] [g]
empuñadura naranja
557346 2 1,0 1,2 M 6x35 185
557347 3 1,8 2,5 M 8x45 320
557348 4 2,0 3,0 M 8x65 700
557349 5 3,0 5,0 M12x80 1080

N° 6834E Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
[kN] [kN] [g]
empuñadura azul
557678 2 1,0 1,2 M 6x35 185
557679 3 1,8 2,5 M 8x45 320
557680 4 2,0 3,0 M 8x65 700
557681 5 3,0 5,0 M12x80 1080

Se reserva el derecho de cambios técnicos.
