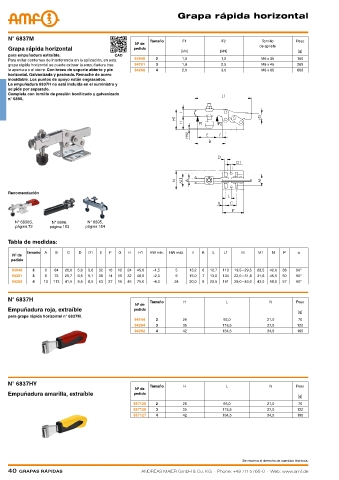

Page 40 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida horizontal

N° 6837M Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal pedido de apriete
[kN] [kN] [g]
para empuñadura extraíble. CAD
Para evitar contornos de interferencia en la aplicación, en esta 93948 2 1,0 1,2 M6 x 35 160
grapa rápida horizontal se puede extraer la empuñadura tras 94201 3 1,8 2,5 M8 x 45 269
la apertura o el cierre. Con brazo de soporte abierto y pie 94268 4 2,0 3,0 M8 x 65 608
horizontal. Galvanizada y pasivada. Remache de acero
inoxidable. Los puntos de apoyo están engrasados.
La empuñadura 6837H no está incluida en el suministro y
se pide por separado.
Completa con tornillo de presión bonificado y galvanizado
n° 6890.

Recomendación

N° 6830S, N° 6896, N° 6895,
página 72 página 153 página 154

Tabla de medidas:
Tamaño A B C D D1 E F G H H1 HW mín. HW máx. I K L L1 M M1 N P α
Nº de
pedido
93948 2 6 64 26,0 5,6 5,6 32 16 12 24 45,0 -1,5 5 13,2 6 12,7 113 19,5 - 29,5 28,5 42,0 38 90°
94201 3 8 73 25,7 6,5 5,1 38 14 15 32 48,5 -2,0 9 15,0 7 13,0 134 22,0 - 31,8 31,6 45,5 50 90°
94268 4 10 113 41,5 8,5 8,5 63 27 15 45 75,0 -4,0 24 20,0 8 20,5 191 29,0 - 43,0 43,0 58,0 57 90°

N° 6837H Tamaño H L N Peso
Nº de
Empuñadura roja, extraíble pedido
[g]
para grapa rápida horizontal n° 6837M.
94144 2 26 93,0 21,0 70
94284 3 35 118,5 27,0 122
94292 4 42 134,5 34,5 195

N° 6837HY
Tamaño H L N Peso
Nº de
Empuñadura amarilla, extraíble pedido
[g]
557125 2 26 93,0 21,0 70
557126 3 35 118,5 27,0 122
557127 4 42 134,5 34,5 195

Se reserva el derecho de cambios técnicos.
