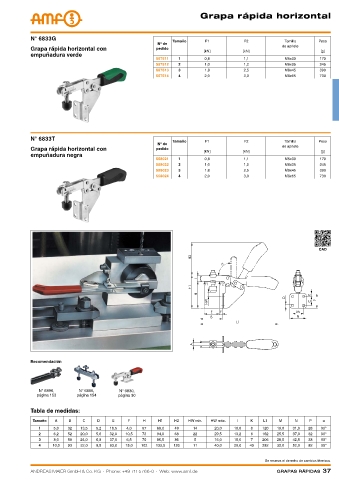

P. 37
Grapa rápida horizontal
N° 6833G Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
[kN] [kN] [g]
empuñadura verde
557511 1 0,8 1,1 M5x30 170
557512 2 1,0 1,2 M6x35 245
557513 3 1,8 2,5 M8x45 390
557514 4 2,0 3,0 M8x65 730
N° 6833T Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura negra
558021 1 0,8 1,1 M5x30 170
558022 2 1,0 1,2 M6x35 245
558023 3 1,8 2,5 M8x45 390
558024 4 2,0 3,0 M8x65 730
CAD
Recomendación
N° 6896, N° 6895, N° 6830,
página 153 página 154 página 30
Tabla de medidas:
Tamaño A B C D E F H H1 H2 HW mín. HW máx. I K L1 M N P α
1 5,0 32 13,5 5,2 18,5 4,0 57 68,0 49 14 20,0 10,0 8 120 19,0 31,0 28 90°
2 6,2 52 20,0 5,6 32,0 10,5 73 94,0 68 22 29,5 13,2 6 162 25,5 37,0 32 90°
3 8,0 59 24,0 6,8 37,0 6,5 70 86,5 86 5 16,0 15,0 7 206 28,5 42,5 38 90°
4 10,0 93 32,0 8,5 63,0 15,0 102 133,0 120 11 40,0 20,0 40 282 32,0 52,0 82 90°
Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 37
