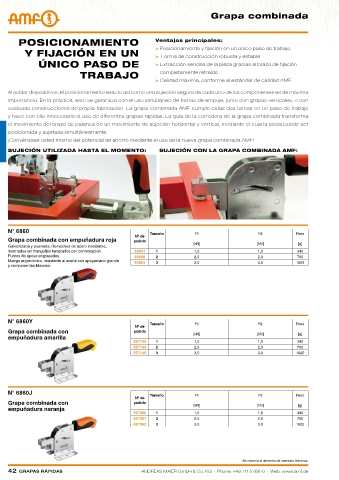

Page 42 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa combinada

posicioNAmieNto ventajas principales:
y fijAcióN eN uN > Posicionamiento y fijación en un único paso de trabajo
> Forma de construcción robusta y estable
úNico pAso de > Extracción sencilla de la pieza gracias al brazo de fijación
trAbAjo completamente retraído
> Calidad máxima, conforme al estándar de calidad AMF

Al soldar dispositivos, el posicionamiento exacto así como una sujeción segura de cada uno de los componentes es de máxima
importancia. En la práctica, esto se garantiza con el uso simultáneo de barras de empuje, junto con grapas verticales, o con
costosas construcciones de propia fabricación. La grapa combinada AMF cumple estas dos tareas en un paso de trabajo
y hace con ello innecesario el uso de diferentes grapas rápidas. La guía de la corredera de la grapa combinada transforma
el movimiento del brazo de palanca en un movimiento de sujeción horizontal y vertical, mediante el cual la pieza puede ser
posicionada y sujetada simultáneamente.
¡Convénzase usted mismo del potencial de ahorro mediante el uso de la nueva grapa combinada AMF!
sujecióN utilizAdA hAstA el momeNto: sujecióN coN lA GrApA combiNAdA Amf:

N° 6860 Tamaño F1 F2 Peso
Nº de
Grapa combinada con empuñadura roja pedido
[kN] [kN] [g]
Galvanizada y pasivada. Remaches de acero inoxidable,
insertados en manguitos templados por cementación. 93831 1 1,0 1,0 340
Puntos de apoyo engrasados. 93880 2 2,0 2,0 700
Mango ergonómico, resistente al aceite con apoyamano grande 93864 3 3,0 3,0 1620
y componentes blandos.

N° 6860Y Tamaño F1 F2 Peso
Nº de
Grapa combinada con pedido
[kN] [kN] [g]
empuñadura amarilla
557143 1 1,0 1,0 340
557144 2 2,0 2,0 700
557145 3 3,0 3,0 1620

N° 6860J
Tamaño F1 F2 Peso
Nº de
Grapa combinada con pedido
[kN] [kN] [g]
empuñadura naranja
557360 1 1,0 1,0 340
557361 2 2,0 2,0 700
557362 3 3,0 3,0 1620

Se reserva el derecho de cambios técnicos.
