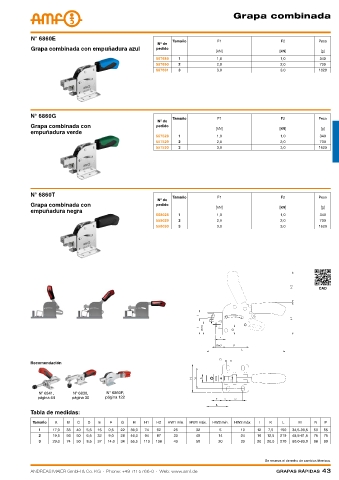

Page 43 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa combinada

N° 6860E Tamaño F1 F2 Peso
Nº de
Grapa combinada con empuñadura azul pedido
[kN] [kN] [g]
557689 1 1,0 1,0 340
557690 2 2,0 2,0 700
557691 3 3,0 3,0 1620

N° 6860G Tamaño F1 F2 Peso
Nº de
Grapa combinada con pedido
[kN] [kN] [g]
empuñadura verde
557528 1 1,0 1,0 340
557529 2 2,0 2,0 700
557530 3 3,0 3,0 1620

N° 6860T Tamaño F1 F2 Peso
Nº de
Grapa combinada con pedido
[kN] [kN] [g]
empuñadura negra
558028 1 1,0 1,0 340
558029 2 2,0 2,0 700
558030 3 3,0 3,0 1620

CAD

Recomendación

N° 6841, N° 6830, N° 6860P,
página 44 página 30 página 122

Tabla de medidas:
Tamaño A B C D E F G H H1 H2 HW1 mín. HW1 máx. HW2 mín. HW2 máx. I K L M N P
1 17,0 33 40 5,5 15 0,5 22 36,0 74 62 25 32 5 10 12 7,5 150 34,5-39,5 53 55
2 19,5 56 50 6,5 32 9,0 28 46,0 94 87 30 40 14 24 16 12,5 219 48,5-61,5 75 75
3 29,0 74 50 8,5 37 14,0 34 55,5 110 106 40 50 20 30 20 20,0 270 60,0-80,0 96 90

Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 43
