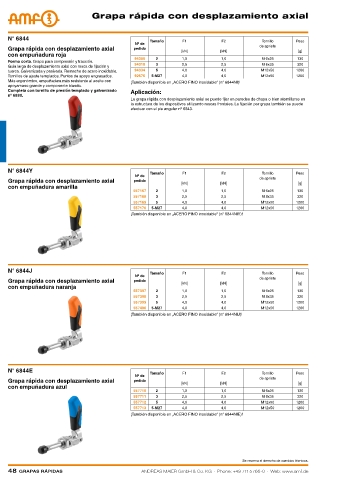

P. 48
Grapa rápida con desplazamiento axial
N° 6844 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura roja
94300 2 1,0 1,0 M 6x25 130
Forma corta. Grapa para compresión y tracción.
94318 3 2,5 2,5 M 8x35 320
Guía larga de desplazamiento axial con rosca de fijación y
tuerca. Galvanizada y pasivada. Remache de acero inoxidable. 94334 5 4,0 4,0 M12x50 1200
Tornillos de ajuste templados. Puntos de apoyo engrasados. 92676 5-M27 4,0 4,0 M12x50 1200
Más ergonómico, empuñadura más resistente al aceite con
¡También disponible en „ACERO FINO inoxidable“ (n° 6844NI)!
apoyamano grande y componente blando.
Completa con tornillo de presión templado y galvanizado Aplicación:
nº 6880.
La grapa rápida con desplazamiento axial se puede fijar en paredes de chapa o bien atornillarse en
la estructura de los dispositivos utilizando roscas frontales. La fijación por grapa también se puede
efectuar con el pie angular nº 6843.
N° 6844Y Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura amarilla
557167 2 1,0 1,0 M 6x25 130
557168 3 2,5 2,5 M 8x35 320
557169 5 4,0 4,0 M12x50 1200
557170 5-M27 4,0 4,0 M12x50 1200
¡También disponible en „ACERO FINO inoxidable“ (n° 6844NIY)!
N° 6844J
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura naranja
557397 2 1,0 1,0 M 6x25 130
557398 3 2,5 2,5 M 8x35 320
557399 5 4,0 4,0 M12x50 1200
557400 5-M27 4,0 4,0 M12x50 1200
¡También disponible en „ACERO FINO inoxidable“ (n° 6844NIJ)!
N° 6844E
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura azul
557710 2 1,0 1,0 M 6x25 130
557711 3 2,5 2,5 M 8x35 320
557712 5 4,0 4,0 M12x50 1200
557713 5-M27 4,0 4,0 M12x50 1200
¡También disponible en „ACERO FINO inoxidable“ (n° 6844NIE)!
Se reserva el derecho de cambios técnicos.
48 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
