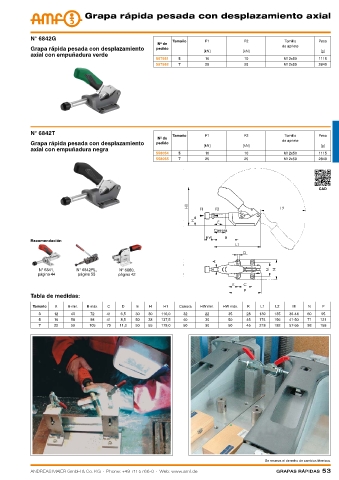

Grapa rápida pesada con desplazamiento axial

N° 6842G Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida pesada con desplazamiento pedido de apriete
[kN] [kN] [g]
axial con empuñadura verde
557561 5 10 10 M12x50 1115
557562 7 25 25 M12x50 2840

N° 6842T Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida pesada con desplazamiento pedido
[kN] [kN] [g]
axial con empuñadura negra
558054 5 10 10 M12x50 1115
558055 7 25 25 M12x50 2840

CAD

Carrera
Recomendación

N° 6841, N° 6842PL, N° 6860,
página 44 página 55 página 42

Tabla de medidas:

Tamaño A B mín. B máx. C D E H H1 Carrera HW mín. HW máx. K L1 L2 M N P
3 12 40 72 41 6,5 30 30 116,0 32 22 35 28 139 135 36-44 60 95
5 16 58 98 41 8,5 50 38 137,5 40 30 50 45 174 156 41-50 71 121
7 22 59 105 70 11,0 50 55 179,0 50 30 50 45 218 192 57-65 93 158

Se reserva el derecho de cambios técnicos.
