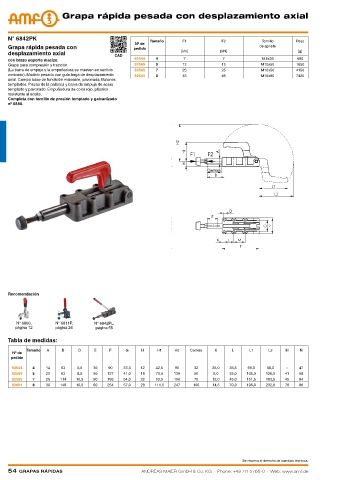

Page 54 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida pesada con desplazamiento axial

N° 6842PK Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida pesada con pedido de apriete
desplazamiento axial CAD [kN] [kN] [g]
con brazo soporte macizo. 92544 4 7 7 M 8x35 590
Grapa para compresión y tracción. 92569 5 12 12 M10x50 1650
(La barra de empuje y la empuñadura se mueven en sentido 92585 7 25 25 M12x50 4150
contrario). Modelo pesado con guía larga de desplazamiento 92601 8 45 45 M16x80 7420
axial. Cuerpo base de fundición maleable, pavonada. Bulones
templados. Piezas de la palanca y barra de empuje de acero
templado y pavonado. Empuñadura de color rojo, plástico
resistente al aceite.
Completa con tornillo de presión templado y galvanizado
nº 6880.

Carrera

Recomendación

N° 6800, N° 6811P, N° 6842PL,
página 12 página 24 página 55
Tabla de medidas:
Tamaño A B D E F G H H1 H2 Carrera K L L1 L2 M N
Nº de
pedido
92544 4 14 63 5,5 30 90 33,3 12 42,5 96 32 25,0 36,5 69,0 88,0 - 47
92569 5 20 63 8,5 50 137 41,0 18 70,0 136 50 8,0 35,0 105,0 126,0 41 58
92585 7 25 114 10,5 50 198 54,0 22 93,5 196 75 12,0 45,0 151,5 183,5 45 84
92601 8 30 149 10,5 60 254 57,0 28 111,5 247 106 14,5 70,0 196,0 232,0 70 86

Se reserva el derecho de cambios técnicos.
