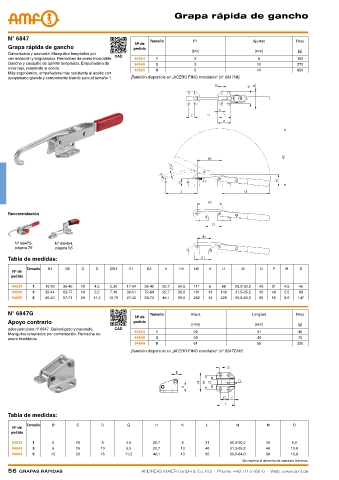

Page 56 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida de gancho

N° 6847 Tamaño F1 Ajustes Peso
Nº de
Grapa rápida de gancho pedido
[kN] [mm] [g]
Galvanizada y pasivada. Manguitos templados por
CAD
cementación y engrasados. Remaches de acero inoxidable. 94524 1 2 8 100
Gancho y casquillo de apriete templados. Empuñadura de 94540 3 3 12 270
color rojo, resistente al aceite.
94565 5 5 14 850
Más ergonómico, empuñadura más resistente al aceite con
apoyamano grande y componente blando para el tamaño 1. ¡También disponible en „ACERO FINO inoxidable“ (n° 6847NI)!

Recomendación

N° 6847S, N° 6848H,
página 79 página 58
Tabla de medidas:

Tamaño B1 B2 C D ØD1 E1 E2 H H1 H2 K L1 M N P R S
Nº de
pedido
94524 1 16-23 35-42 19 4,5 5,30 17-24 35-42 22,7 34,5 111 6 88 26,0-30,0 40 31 4,5 45
94540 3 32-44 65-77 19 5,5 7,10 39-51 72-84 22,7 36,0 181 13 149 31,5-35,5 45 40 5,5 98
94565 5 26-40 57-71 29 11,2 10,75 27-42 58-73 49,1 69,0 282 13 228 55,5-63,0 85 55 8,0 147

N° 6847G Tamaño Altura Longitud Peso
Nº de
Apoyo contrario pedido
[mm] [mm] [g]
adecuado para nº 6847. Galvanizado y pasivado. CAD
94623 1 29 31 40
Manguitos templados por cementación. Remache de
acero inoxidable. 94649 3 29 40 70
94664 5 61 55 320
¡También disponible en „ACERO FINO inoxidable“ (n° 6847GNI)!

Tabla de medidas:
Tamaño B C D G H K L M N O
Nº de
pedido
94623 1 6 19 8 4,5 22,7 6 31 26,0-30,0 40 6,9
94649 3 6 19 10 5,5 22,7 13 40 31,3-35,8 45 10,9
94664 5 12 29 15 11,2 49,1 13 55 56,5-64,0 86 13,8
Se reserva el derecho de cambios técnicos.
