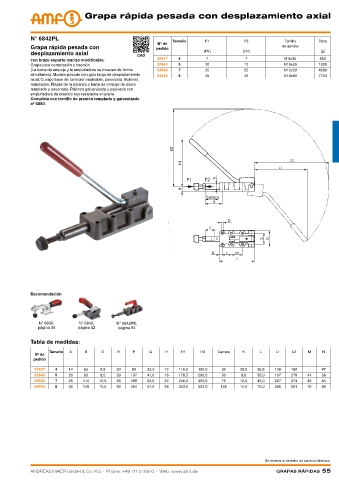

Grapa rápida pesada con desplazamiento axial

N° 6842PL Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida pesada con pedido de apriete
desplazamiento axial CAD [kN] [kN] [g]
con brazo soporte macizo modificable. 92627 4 7 7 M 8x35 650
Grapa para compresión y tracción. 92643 5 12 12 M10x50 1600
(La barra de empuje y la empuñadura se mueven de forma 92668 7 25 25 M12x50 4280
simultánea). Modelo pesado con guía larga de desplazamiento 92684 8 45 45 M16x80 7720
axial. Cuerpo base de fundición maleable, pavonada. Bulones
templados. Piezas de la palanca y barra de empuje de acero
templado y pavonado. Palanca galvanizada y pasivada con
empuñadura de plástico rojo resistente al aceite.
Completa con tornillo de presión templado y galvanizado
nº 6880.

Carrera

Recomendación

N° 6830, N° 6842, N° 6842PK,
página 30 página 52 página 54
Tabla de medidas:

Tamaño A B D E F G H H1 H2 Carrera K L L1 L2 M N
Nº de
pedido
92627 4 14 63 5,5 30 90 33,3 12 115,0 190,0 32 25,0 36,5 128 182 - 47
92643 5 20 63 8,5 50 137 41,0 18 178,5 290,5 50 8,0 35,0 197 279 41 58
92668 7 25 114 10,5 50 198 54,0 22 246,0 392,0 75 12,0 45,0 267 374 45 84
92684 8 30 149 10,5 60 254 57,0 28 323,0 523,0 106 14,5 70,0 365 501 70 86

Se reserva el derecho de cambios técnicos.
