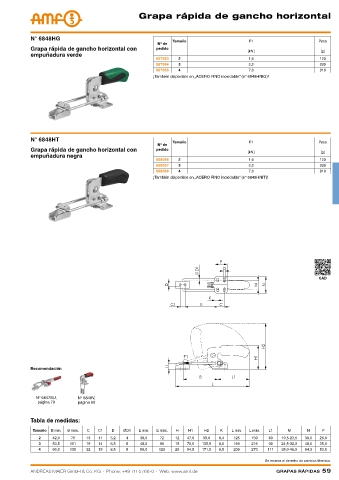

Grapa rápida de gancho horizontal
N° 6848HG Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal con pedido
[kN] [g]
empuñadura verde
557563 2 1,6 120
557564 3 3,2 330
557565 4 7,0 810
¡También disponible en „ACERO FINO inoxidable“ (n° 6848HNIG)!
N° 6848HT
Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal con pedido
[kN] [g]
empuñadura negra
558056 2 1,6 120
558057 3 3,2 330
558058 4 7,0 810
¡También disponible en „ACERO FINO inoxidable“ (n° 6848HNIT)!
CAD
Recomendación
N° 6847SU, N° 6848V,
página 79 página 60
Tabla de medidas:
Tamaño B mín. B máx. C C1 D ØD1 E mín. E máx. H H1 H2 K L mín. L máx. L1 M N P
2 42,0 76 13 11 5,2 4 38,0 72 12 47,0 99,0 6,4 125 159 69 19,5-23,5 38,0 26,0
3 53,5 101 19 14 6,5 6 48,6 96 19 70,0 135,5 8,0 169 216 93 24,5-32,0 48,0 35,0
4 66,0 130 32 19 8,5 8 59,0 123 26 94,5 171,5 9,5 209 273 111 35,0-46,0 64,3 53,5
Se reserva el derecho de cambios técnicos.
