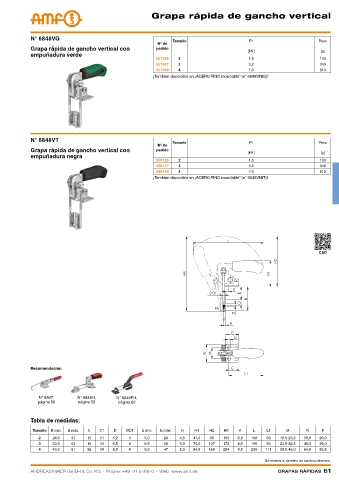

Page 61 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 61
Grapa rápida de gancho vertical
N° 6848VG Tamaño F1 Peso
Nº de
Grapa rápida de gancho vertical con pedido
[kN] [g]
empuñadura verde
557566 2 1,6 130
557567 3 3,2 340
557568 4 7,0 810
¡También disponible en „ACERO FINO inoxidable“ (n° 6848VNIG)!
N° 6848VT
Tamaño F1 Peso
Nº de
Grapa rápida de gancho vertical con pedido
[kN] [g]
empuñadura negra
558126 2 1,6 130
558127 3 3,2 340
558128 4 7,0 810
¡También disponible en „ACERO FINO inoxidable“ (n° 6848VNIT)!
CAD
Recomendación
N° 6847, N° 6848H, N° 6849PH,
página 56 página 58 página 62
Tabla de medidas:
Tamaño B mín. B máx. C C1 D ØD1 E mín. E máx. H H1 H2 H3 K L L1 M N P
2 24,0 47 13 11 5,2 4 5,0 28 4,5 47,0 99 150 6,8 158 69 19,5-23,5 38,0 26,0
3 33,0 63 19 14 6,5 6 6,5 36 6,0 70,0 137 172 8,0 190 93 24,5-32,5 48,0 35,0
4 43,0 81 32 19 8,5 8 9,0 47 8,0 94,5 168 254 9,5 239 111 35,0-46,0 64,5 53,5
Se reserva el derecho de cambios técnicos.
