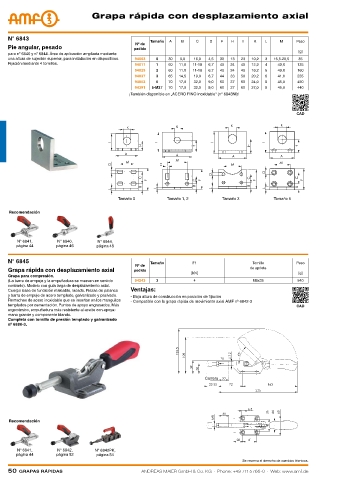

Page 50 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 50
Grapa rápida con desplazamiento axial
N° 6843
Tamaño A B C D F H I K L M Peso
Nº de
Pie angular, pesado pedido
[g]
para nº 6840 y nº 6844. Área de aplicación ampliada mediante
una altura de sujeción superior, para instalación en dispositivos. 94003 0 30 9,0 16,0 4,5 30 13 23 10,2 3 15,5-20,5 35
Fijación mediante 4 tornillos. 94011 1 60 11,0 11-18 6,7 40 24 40 12,2 4 40,0 135
94029 2 60 11,0 11-18 6,7 40 24 40 16,2 5 40,0 160
94037 3 65 14,5 19,0 6,7 44 33 50 20,2 6 41,0 235
94052 5 70 17,0 32,0 9,0 60 37 60 24,0 8 45,0 450
94391 5-M27 70 17,0 32,0 9,0 60 37 60 27,0 8 45,0 440
¡También disponible en „ACERO FINO inoxidable“ (n° 6843NI)!
CAD
Tamaño 0 Tamaño 1, 2 Tamaño 3 Tamaño 5
Recomendación
N° 6841, N° 6840, N° 6844,
página 44 página 46 página 48
N° 6845 Tamaño F1 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [g]
Grapa para compresión.
(La barra de empuje y la empuñadura se mueven en sentido 94243 3 4 M8x35 540
contrario). Modelo con guía larga de desplazamiento axial.
Cuerpo base de fundición maleable, lacada. Piezas de palanca Ventajas:
y barra de empuje de acero templado, galvanizado y pasivado. - Baja altura de construcción en posición de fijación
Remaches de acero inoxidable que se insertan en los manguitos - Compatible con la grapa rápida de movimiento axial AMF nº 6842-3
templados por cementación. Puntos de apoyo engrasados. Más CAD
ergonómico, empuñadura más resistente al aceite con apoya-
mano grande y componente blando.
Completa con tornillo de presión templado y galvanizado
nº 6880-3.
Carrera
Recomendación
N° 6841, N° 6842, N° 6842PK,
página 44 página 52 página 54
Se reserva el derecho de cambios técnicos.
50 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
