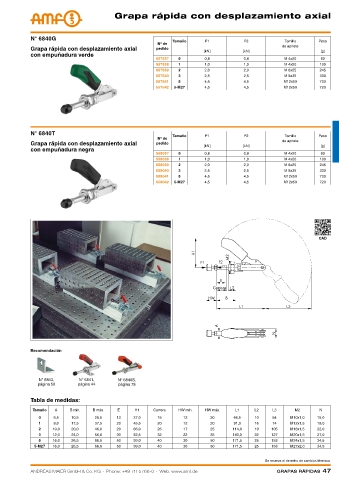

Page 47 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida con desplazamiento axial

N° 6840G Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura verde
557537 0 0,8 0,8 M 4x20 60
557538 1 1,0 1,0 M 4x20 100
557539 2 2,0 2,0 M 6x25 245
557540 3 2,5 2,5 M 8x35 330
557541 5 4,5 4,5 M12x50 700
557542 5-M27 4,5 4,5 M12x50 720

N° 6840T
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura negra
558037 0 0,8 0,8 M 4x20 60
558038 1 1,0 1,0 M 4x20 100
558039 2 2,0 2,0 M 6x25 245
558040 3 2,5 2,5 M 8x35 330
558041 5 4,5 4,5 M12x50 700
558042 5-M27 4,5 4,5 M12x50 720

CAD

Carrera

Recomendación

N° 6843, N° 6841, N° 6840S,
página 50 página 44 página 78

Tabla de medidas:

Tamaño A B mín. B máx. E H1 Carrera HW mín. HW máx. L1 L2 L3 M2 N
0 6,5 10,5 26,5 13 37,0 16 12 20 66,5 10 54 M10x1,0 15,0
1 8,0 17,5 37,5 20 45,5 20 12 20 91,0 16 74 M12x1,5 18,0
2 10,0 20,0 46,0 20 66,0 26 17 25 114,0 19 105 M16x1,5 22,0
3 12,0 24,0 56,0 30 82,5 32 22 35 140,0 22 127 M20x1,5 27,0
5 16,0 26,5 66,5 50 99,0 40 30 50 171,5 25 158 M24x1,5 34,5
5-M27 16,0 26,5 66,5 50 99,0 40 30 50 171,5 25 158 M27x2,0 34,5

Se reserva el derecho de cambios técnicos.
