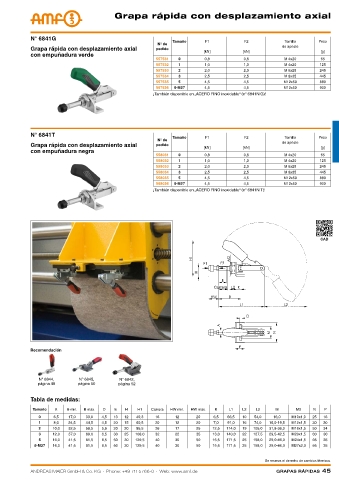

Page 45 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida con desplazamiento axial

N° 6841G
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura verde
557531 0 0,8 0,8 M 4x20 65
557532 1 1,0 1,0 M 4x20 125
557533 2 2,0 2,0 M 6x25 245
557534 3 2,5 2,5 M 8x35 445
557535 5 4,5 4,5 M12x50 880
557536 5-M27 4,5 4,5 M12x50 900
¡También disponible en „ACERO FINO inoxidable“ (n° 6841NIG)!

N° 6841T Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura negra
558031 0 0,8 0,8 M 4x20 65
558032 1 1,0 1,0 M 4x20 125
558033 2 2,0 2,0 M 6x25 245
558034 3 2,5 2,5 M 8x35 445
558035 5 4,5 4,5 M12x50 880
558036 5-M27 4,5 4,5 M12x50 900
¡También disponible en „ACERO FINO inoxidable“ (n° 6841NIT)!

CAD

Carrera

Recomendación

N° 6844, N° 6845, N° 6842,
página 48 página 50 página 52

Tabla de medidas:

Tamaño A B mín. B máx. D E H H1 Carrera HW mín. HW máx. K L1 L2 L3 M M2 N P
0 6,5 17,0 33,0 4,5 13 12 49,3 16 12 20 6,5 66,5 10 54,0 16,0 M10x1,0 25 16
1 8,0 24,5 44,5 4,5 20 15 60,5 20 12 20 7,0 91,0 16 74,0 16,0-19,5 M12x1,5 30 20
2 10,0 32,5 58,5 5,6 20 20 85,5 26 17 25 12,5 114,0 19 105,0 31,8-36,0 M16x1,5 50 34
3 12,0 37,0 69,0 6,5 30 25 108,0 32 22 35 13,0 140,0 22 127,5 29,5-42,5 M20x1,5 60 30
5 16,0 41,5 81,5 8,5 50 30 129,5 40 30 50 15,5 171,5 25 158,0 29,0-46,0 M24x1,5 65 35
5-M27 16,0 41,5 81,5 8,5 50 30 129,5 40 30 50 15,5 171,5 25 158,0 29,0-46,0 M27x2,0 65 35

Se reserva el derecho de cambios técnicos.
