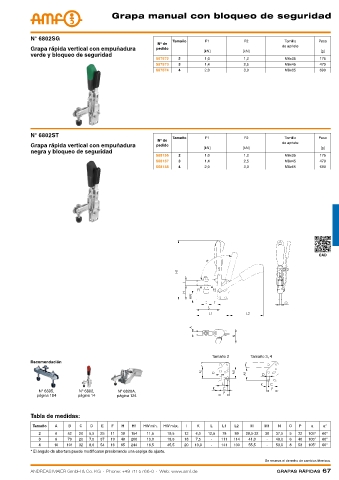

Grapa manual con bloqueo de seguridad

N° 6802SG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con empuñadura pedido de apriete
[kN] [kN] [g]
verde y bloqueo de seguridad
557572 2 1,0 1,2 M6x35 175
557573 3 1,4 2,5 M8x45 470
557574 4 2,0 3,0 M8x65 690

N° 6802ST Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida vertical con empuñadura pedido
[kN] [kN] [g]
negra y bloqueo de seguridad
558136 2 1,0 1,2 M6x35 175
558137 3 1,4 2,5 M8x45 470
558138 4 2,0 3,0 M8x65 690

CAD

Tamaño 2 Tamaño 3, 4
Recomendación

N° 6895, N° 6802, N° 6820A,
página 154 página 14 página 124

Tabla de medidas:
Tamaño A B C D E F H H1 HW mín. HW máx. I K L L1 L2 M M1 N O P α α*
2 6 52 20 5,5 25 11 38 154 11,5 19,5 12 6,0 12,5 78 89 28,5-32 30 37,5 5 32 105° 60°
3 8 79 20 7,5 37 19 48 200 10,0 18,5 18 7,5 - 111 114 41,0 - 48,0 6 40 105° 60°
4 10 101 32 8,6 54 16 65 244 16,5 45,5 20 13,0 - 141 130 55,5 - 53,0 8 53 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.
Se reserva el derecho de cambios técnicos.
