P. 71

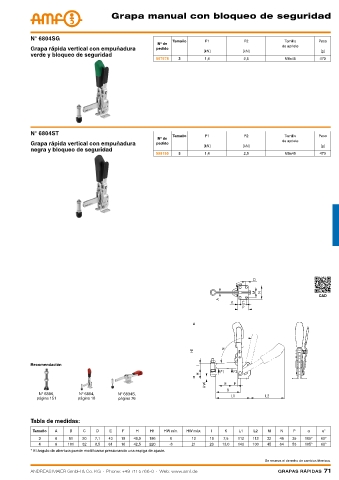

Grapa manual con bloqueo de seguridad
N° 6804SG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con empuñadura pedido de apriete
[kN] [kN] [g]
verde y bloqueo de seguridad
557578 3 1,4 2,5 M8x45 470
N° 6804ST
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida vertical con empuñadura pedido
[kN] [kN] [g]
negra y bloqueo de seguridad
558155 3 1,4 2,5 M8x45 470
CAD
Recomendación
N° 6886, N° 6804, N° 6834S,
página 151 página 18 página 76
Tabla de medidas:
Tamaño A B C D E F H H1 HW mín. HW máx. I K L1 L2 M N P α α*
3 6 81 20 7,1 43 19 48,0 186 0 12 18 7,5 112 112 32 46 35 105° 60°
4 8 101 32 8,5 61 16 42,5 220 -8 21 20 13,0 140 130 45 64 53 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.
Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 71
