P. 81

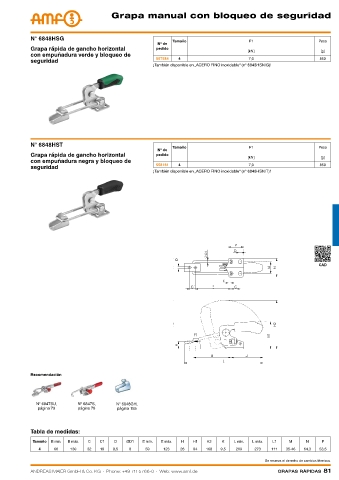

Grapa manual con bloqueo de seguridad
N° 6848HSG Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal pedido
[kN] [g]
con empuñadura verde y bloqueo de
seguridad 557584 4 7,0 850
¡También disponible en „ACERO FINO inoxidable“ (n° 6848HSNIG)!
N° 6848HST
Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal pedido
[kN] [g]
con empuñadura negra y bloqueo de
558161 4 7,0 850
seguridad
¡También disponible en „ACERO FINO inoxidable“ (n° 6848HSNIT)!
CAD
Recomendación
N° 6847SU, N° 6847S, N° 6848GH,
página 79 página 79 página 155
Tabla de medidas:
Tamaño B mín. B máx. C C1 D ØD1 E mín. E máx. H H1 H2 K L mín. L máx. L1 M N P
4 66 130 32 19 8,5 8 59 123 26 94 168 9,5 209 273 111 35-46 64,3 53,5
Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 81
