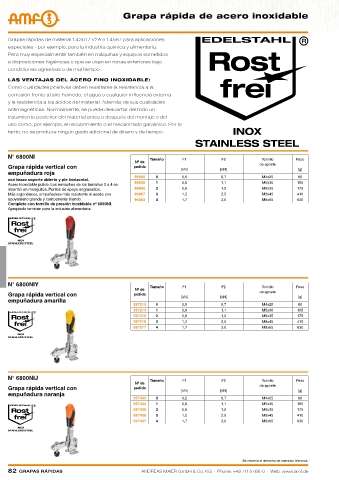

Page 82 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida de acero inoxidable

Grapas rápidas de material 1.4301 / V2A o 1.4567 para aplicaciones
especiales - por ejemplo, para la industria química y alimentaria.
Pero muy especialmente también en máquinas y equipos sometidos
a disposiciones higiénicas o que se usan en zonas exteriores bajo
condiciones agresivas o de mal tiempo.

lAs veNtAjAs del Acero fiNo iNoxidAble:
Como cualidades positivas deben resaltarse la resistencia a la
corrosión frente al aire húmedo, el agua o cualquier influencia externa
y la resistencia a los ácidos del material. Además de sus cualidades
antimagnéticas. Normalmente, se puede descartar del todo un
tratamiento posterior del material antes o después del montaje o del
uso como, por ejemplo, el recubrimiento o el mecanizado galvánico. Por lo
tanto, no se produce ningún gasto adicional de dinero y de tiempo.

N° 6800NI
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida vertical con pedido
[kN] [kN] [g]
empuñadura roja
95000 0 0,5 0,7 M4x25 60
con brazo soporte abierto y pie horizontal.
95026 1 0,6 1,1 M5x30 105
Acero inoxidable pulido. Los remaches de los tamaños 2 a 4 se
insertan en manguitos. Puntos de apoyo engrasados. 95042 2 0,8 1,2 M6x35 175
Más ergonómico, empuñadura más resistente al aceite con 95067 3 1,2 2,5 M8x45 410
apoyamano grande y componente blando. 95083 4 1,7 3,0 M8x65 630
Completo con tornillo de presión inoxidable nº 6890NI.
Apropiado también para la industria alimentaria.

N° 6800NIY
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida vertical con pedido
[kN] [kN] [g]
empuñadura amarilla
557213 0 0,5 0,7 M4x25 60
557214 1 0,6 1,1 M5x30 105
557215 2 0,8 1,2 M6x35 175
557216 3 1,2 2,5 M8x45 410
557217 4 1,7 3,0 M8x65 630

N° 6800NIJ
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida vertical con pedido
[kN] [kN] [g]
empuñadura naranja
557433 0 0,5 0,7 M4x25 60
557434 1 0,6 1,1 M5x30 105
557435 2 0,8 1,2 M6x35 175
557436 3 1,2 2,5 M8x45 410
557437 4 1,7 3,0 M8x65 630

Se reserva el derecho de cambios técnicos.
82 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
