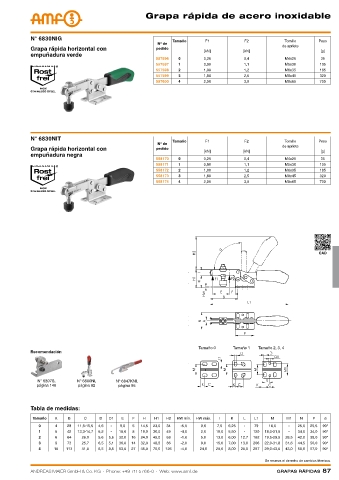

Grapa rápida de acero inoxidable

N° 6830NIG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
[kN] [kN] [g]
empuñadura verde
557596 0 0,25 0,4 M4x25 35
557597 1 0,80 1,1 M5x30 105
557598 2 1,00 1,2 M6x35 185
557599 3 1,80 2,5 M8x45 320
557600 4 2,00 3,0 M8x65 700

N° 6830NIT
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura negra
558170 0 0,25 0,4 M4x25 35
558171 1 0,80 1,1 M5x30 105
558172 2 1,00 1,2 M6x35 185
558173 3 1,80 2,5 M8x45 320
558174 4 2,00 3,0 M8x65 700

CAD

Tamaño 0 Tamaño 1 Tamaño 2, 3, 4
Recomendación

N° 6897S, N° 6800NI, N° 6847KNI,
página 146 página 82 página 95

Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N P α
0 4 28 11,5-15,5 4,6 - 9,0 5 14,5 23,0 34 -5,0 0,6 7,5 6,25 - 79 16,0 - 25,0 25,5 90°
1 5 42 13,3-14,7 5,2 - 18,6 8 19,0 30,0 49 -4,0 2,0 10,0 5,50 - 120 18,0-21,5 - 34,0 34,0 90°
2 6 64 26,0 5,6 5,6 32,0 16 24,0 45,0 68 -1,6 5,0 13,0 6,00 12,7 162 19,5-29,5 28,5 42,0 38,0 90°
3 8 73 25,7 6,5 5,1 36,0 14 32,0 48,5 86 -2,0 9,0 15,0 7,00 13,0 206 22,0-31,8 31,6 44,5 50,0 90°
4 10 113 41,0 8,5 8,5 63,0 27 45,0 75,0 126 -4,0 24,0 20,0 8,00 20,5 287 29,0-43,0 43,0 58,0 57,0 90°

Se reserva el derecho de cambios técnicos.
