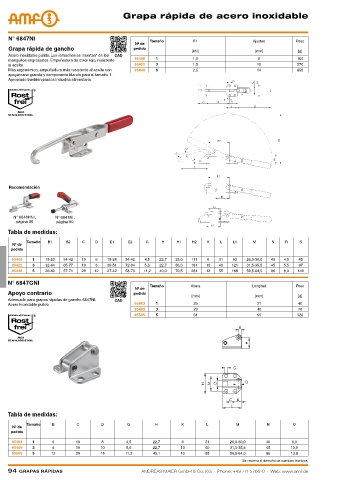

Page 94 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida de acero inoxidable

N° 6847NI Tamaño F1 Ajustes Peso
Nº de
Grapa rápida de gancho pedido
[kN] [mm] [g]
Acero inoxidable pulido. Los remaches se insertan* en los CAD
manguitos engrasados. Empuñadura de color rojo, resistente 95406 1 1,0 8 100
al aceite. 95422 3 1,5 12 270
Más ergonómico, empuñadura más resistente al aceite con 95448 5 2,5 14 850
apoyamano grande y componente blando para el tamaño 1.
Apropiado también para la industria alimentaria.

Recomendación

N° 6848HNI, N° 6841NI,
página 96 página 90
Tabla de medidas:

Tamaño B1 B2 C D E1 E2 G H H1 H2 K L L1 M N R S
Nº de
pedido
95406 1 15-23 34-42 19 6 15-24 34-42 4,5 22,7 35,0 111 6 31 63 26,0-30,0 40 4,5 45
95422 3 32-44 65-77 19 8 39-51 72-84 5,6 22,7 36,0 181 13 40 121 31,5-35,5 45 5,5 97
95448 5 26-40 57-71 29 12 27-42 58-73 11,2 49,0 70,5 281 13 55 188 56,5-64,0 86 8,0 146

N° 6847GNI
Tamaño Altura Longitud Peso
Nº de
Apoyo contrario pedido
[mm] [mm] [g]
Adecuado para grapas rápidas de gancho 6847NI. CAD
Acero inoxidable pulido. 95463 1 29 31 40
95489 3 29 40 70
95505 5 61 55 320

Tabla de medidas:

Tamaño B C D G H K L M N O
Nº de
pedido
95463 1 6 19 8 4,5 22,7 6 31 26,0-30,0 40 6,9
95489 3 6 19 10 5,6 22,7 13 40 31,3-35,8 45 10,9
95505 5 12 29 15 11,2 49,1 13 55 56,5-64,0 86 13,8
Se reserva el derecho de cambios técnicos.
