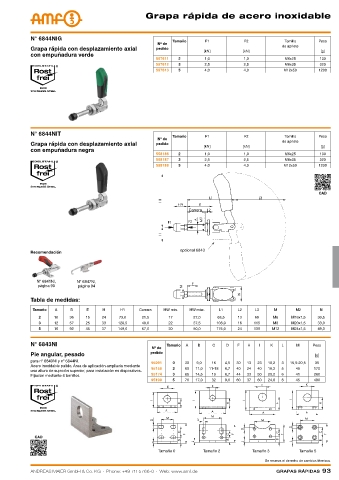

Grapa rápida de acero inoxidable

N° 6844NIG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura verde
557611 2 1,0 1,0 M6x25 130
557612 3 2,5 2,5 M8x35 320
557613 5 4,0 4,0 M12x50 1200

N° 6844NIT
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura negra
558186 2 1,0 1,0 M6x25 130
558187 3 2,5 2,5 M8x35 320
558188 5 4,0 4,0 M12x50 1200

CAD

Carrera

opcional 6843
Recomendación

N° 6841NI, N° 6847NI,
página 90 página 94

Tabla de medidas:

Tamaño A B E H H1 Carrera HW mín. HW máx. L1 L2 L3 M M2 N
2 10 36 15 24 73,0 21,5 17 27,0 68,5 13 69 M6 M16x1,5 30,5
3 12 57 25 33 120,5 40,0 22 37,5 108,0 16 115 M8 M20x1,5 33,0
5 16 92 45 37 149,0 67,0 30 50,0 175,0 24 139 M12 M24x1,5 49,0

N° 6843NI Tamaño A B C D F H I K L M Peso
Nº de
Pie angular, pesado pedido [g]
para nº 6840NI y nº 6844NI.
95091 0 30 9,0 16 4,5 30 13 23 10,2 3 15,5-20,5 35
Acero inoxidable pulido. Área de aplicación ampliada mediante
95158 2 60 11,0 11-18 6,7 40 24 40 16,2 5 40 170
una altura de sujeción superior, para instalación en dispositivos.
Fijación mediante 4 tornillos. 95174 3 65 14,5 19 6,7 44 33 50 20,2 6 41 260
95190 5 70 17,0 32 9,0 60 37 60 24,0 8 45 480

CAD
Tamaño 0 Tamaño 2 Tamaño 3 Tamaño 5

Se reserva el derecho de cambios técnicos.
