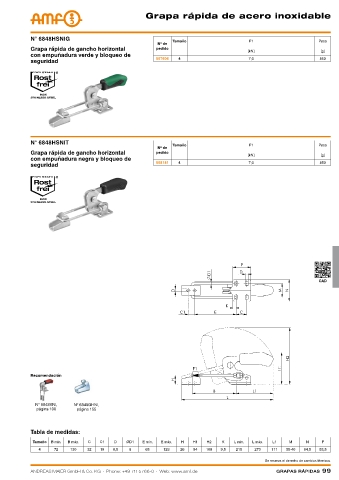

Grapa rápida de acero inoxidable

N° 6848HSNIG Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal pedido
[kN] [g]
con empuñadura verde y bloqueo de
557606 4 7,0 850
seguridad

N° 6848HSNIT
Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal pedido
[kN] [g]
con empuñadura negra y bloqueo de
558181 4 7,0 850
seguridad

CAD

Recomendación

N° 6848VNI, N° 6848GHNI,
página 100 página 155

Tabla de medidas:

Tamaño B mín. B máx. C C1 D ØD1 E mín. E máx. H H1 H2 K L mín. L máx. L1 M N P
4 72 130 32 19 8,5 8 65 123 26 94 168 9,5 215 273 111 35-46 64,5 53,5

Se reserva el derecho de cambios técnicos.
