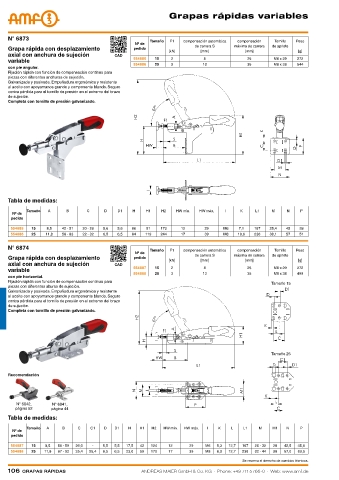

Page 106 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 106
Grapas rápidas variables
N° 6873 Tamaño F1 compensación automática compensación Tornillo Peso
Nº de
Grapa rápida con desplazamiento pedido de carrera S máxima de carrera de apriete
[kN] [mm] [mm] [g]
axial con anchura de sujeción CAD
variable 554885 15 2 8 25 M6 x 29 272
554886 25 3 13 35 M8 x 38 544
con pie angular.
Fijación rápida con función de compensación continua para
piezas con diferentes anchuras de sujeción.
Galvanizada y pasivada. Empuñadura ergonómica y resistente
al aceite con apoyamanos grande y componente blando. Seguro
contra pérdida para el tornillo de presión en el extremo del brazo
de sujeción.
Completa con tornillo de presión galvanizado.
Tabla de medidas:
Tamaño A B C D D1 H H1 H2 HW mín. HW máx. I K L1 M N P
Nº de
pedido
554885 15 8,5 42 - 51 20 - 26 5,6 5,6 66 91 173 12 29 M6 7,1 167 25,4 45 38
554886 25 11,8 58 - 83 22 - 32 6,5 6,5 84 119 244 17 39 M8 10,6 236 38,1 57 51
N° 6874 Tamaño F1 compensación automática compensación Tornillo Peso
Nº de
Grapa rápida con desplazamiento pedido de carrera S máxima de carrera de apriete
[kN] [mm] [mm] [g]
axial con anchura de sujeción CAD
variable 554887 15 2 8 25 M6 x 29 272
554888 25 3 13 35 M8 x 38 499
con pie horizontal.
Fijación rápida con función de compensación continua para
Tamaño 15
piezas con diferentes alturas de sujeción.
Galvanizada y pasivada. Empuñadura ergonómica y resistente
al aceite con apoyamanos grande y componente blando. Seguro
contra pérdida para el tornillo de presión en el extremo del brazo
de sujeción.
Completa con tornillo de presión galvanizado.
Tamaño 25
Recomendación
N° 6842, N° 6841,
página 52 página 44
Tabla de medidas:
Tamaño A B C C1 D D1 H H1 H2 HW mín. HW máx. I K L L1 M M1 N P
Nº de
pedido
554887 15 8,5 50 - 59 26,0 - 5,5 5,5 17,5 42 124 12 29 M6 5,3 12,7 167 26 - 32 28 42,5 45,0
554888 25 11,8 67 - 92 25,4 25,4 6,5 6,5 23,0 59 170 17 39 M8 6,3 12,7 236 32 - 44 38 57,0 63,5
Se reserva el derecho de cambios técnicos.
106 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
