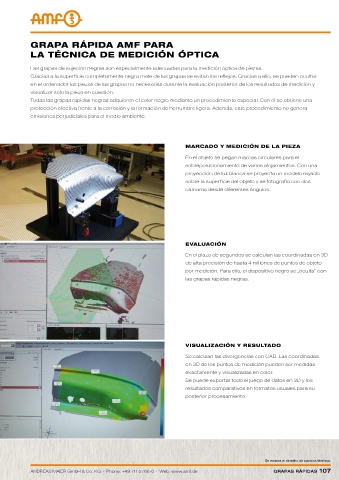

GrApA rápidA Amf pArA
lA técNicA de medicióN ópticA

Las grapas de sujeción negras son especialmente adecuadas para la medición óptica de piezas.
Gracias a la superficie completamente negra mate de las grapas se evitan los reflejos. Gracias a ello, se pueden ocultar
en el ordenador las piezas de las grapas no necesarias durante la evaluación posterior de los resultados de medición y
visualizar sólo la pieza en cuestión.
Todas las grapas rápidas negras adquieren el color negro mediante un procedimiento especial. Con él se obtiene una
protección efectiva frente a la corrosión y la formación de herrumbre ligera. Además, este procedimiento no genera
emisiones perjudiciales para el medio ambiente.

mArcAdo y medicióN de lA piezA

En el objeto se pegan marcas circulares para el
sobreposicionamiento de varios alojamientos. Con una
proyección de luz blanca se proyecta un modelo rayado
sobre la superficie del objeto y se fotografía con dos
cámaras desde diferentes ángulos.

evAluAcióN
En el plazo de segundos se calculan las coordinadas en 3D
de alta precisión de hasta 4 millones de puntos de objeto
por medición. Para ello, el dispositivo negro se „oculta“ con
las grapas rápidas negras.

visuAlizAcióN y resultAdo

Se calculan las divergencias con CAD. Las coordinadas
en 3D de los puntos de medición pueden ser medidas
exactamente y visualizadas en color.
Se puede exportar todo el juego de datos en 3D y los
resultados comparativos en formatos usuales para su
posterior procesamiento.

Se reserva el derecho de cambios técnicos.
