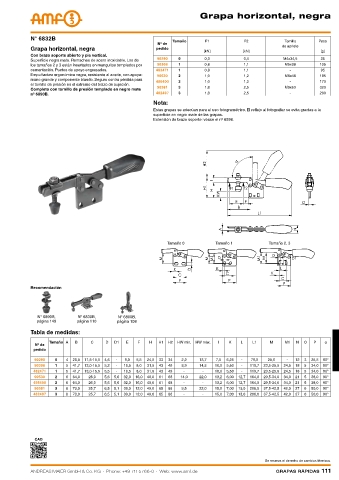

Grapa horizontal, negra

N° 6832B Tamaño F1 F2 Tornillo Peso
Nº de
Grapa horizontal, negra pedido de apriete
[kN] [kN] [g]
Con brazo soporte abierto y pie vertical.
Superficie negra mate. Remaches de acero inoxidable. Los de 90290 0 0,3 0,4 M4x34,5 35
los tamaños 2 y 3 están insertados en manguitos templados por 90308 1 0,8 1,1 M5x38 105
cementación. Puntos de apoyo engrasados. 482471 1 0,8 1,1 - 95
Empuñadura ergonómica negra, resistente al aceite, con apoya- 90530 2 1,0 1,2 M6x46 185
mano grande y componente blando. Seguro contra pérdida para
456400 2 1,0 1,2 - 170
el tornillo de presión en el extremo del brazo de sujeción.
90381 3 1,8 2,5 M8x63 320
Completo con tornillo de presión templado en negro mate
nº 6890B. 482497 3 1,8 2,5 - 280
Nota:
Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
superficie en negro mate de las grapas.
Extensión de brazo soporte: véase el nº 6896.

Tamaño 0 Tamaño 1 Tamaño 2, 3

Recomendación

N° 6890B, N° 6830B, N° 6800B,
página 149 página 110 página 108
Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N O P α
Nº de
pedido
90290 0 4 28,0 11,5-15,5 4,6 - 9,0 5,5 24,5 33 34 2,2 13,7 7,5 6,25 - 79,0 20,0 - 12 3 25,5 90°
90308 1 5 41,7 13,0-15,5 5,2 - 18,5 8,0 31,5 43 49 8,9 14,8 10,0 5,50 - 119,7 23,5-25,5 24,5 18 5 34,0 90°
482471 1 5 41,7 13,0-15,5 5,5 - 18,5 8,0 31,5 43 49 - - 10,0 5,50 - 119,7 23,5-25,5 24,5 18 5 34,0 90°
90530 2 6 64,0 26,0 5,6 5,6 32,0 16,0 40,0 61 68 14,0 22,0 13,2 6,00 12,7 164,0 29,5-34,0 34,0 21 5 38,0 90°
456400 2 6 64,0 26,0 5,6 5,6 32,0 16,0 40,0 61 68 - - 13,2 6,00 12,7 164,0 29,5-34,0 34,0 21 5 38,0 90°
90381 3 8 73,0 25,7 6,5 5,1 39,0 12,0 49,0 65 86 9,5 22,0 15,0 7,00 13,0 206,0 37,5-42,5 42,0 27 6 50,0 90°
482497 3 8 73,0 25,7 6,5 5,1 39,0 12,0 49,0 65 86 - - 15,0 7,00 13,0 206,0 37,5-42,5 42,0 27 6 50,0 90°

CAD

Se reserva el derecho de cambios técnicos.
