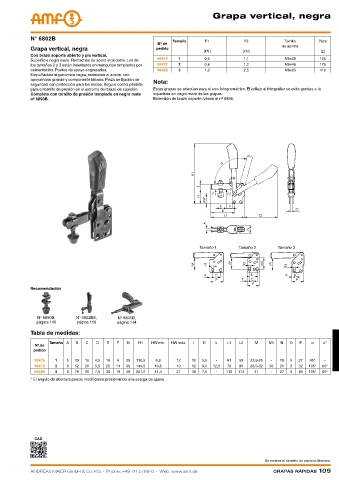

Grapa vertical, negra

N° 6802B Tamaño F1 F2 Tornillo Peso
Nº de
Grapa vertical, negra pedido de apriete
[kN] [kN] [g]
Con brazo soporte abierto y pie vertical.
Superficie negra mate. Remaches de acero inoxidable. Los de 90415 1 0,6 1,1 M5x38 105
los tamaños 2 y 3 están insertados en manguitos templados por 90472 2 0,8 1,2 M6x46 175
cementación. Puntos de apoyo engrasados. 90498 3 1,2 2,5 M8x63 410
Empuñadura ergonómica negra, resistente al aceite, con
apoyamano grande y componente blando. Pieza de fijación de
seguridad con protección para los dedos. Seguro contra pérdida Nota:
para el tornillo de presión en el extremo del brazo de sujeción. Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
Completo con tornillo de presión templado en negro mate superficie en negro mate de las grapas.
nº 6890B. Extensión de brazo soporte: véase el nº 6896.

Tamaño 1 Tamaño 2 Tamaño 3

Recomendación

N° 6890B, N° 6802BS, N° 6841B,
página 149 página 116 página 114
Tabla de medidas:

Tamaño A B C D E F H H1 HW mín. HW máx. I K L L1 L2 M M1 N O P α α*
Nº de
pedido
90415 1 5 39 16 4,5 18 6 29 110,5 6,8 12 10 5,5 - 61 58 23,5-25 - 19 5 27 95° -
90472 2 6 52 20 5,5 25 11 38 144,5 10,5 19 12 6,0 12,5 78 80 28,5-32 30 21 5 32 105° 60°
90498 3 8 79 20 7,5 36 19 48 201,0 11,4 21 18 7,5 - 112 113 41 - 27 6 40 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.

CAD

Se reserva el derecho de cambios técnicos.
