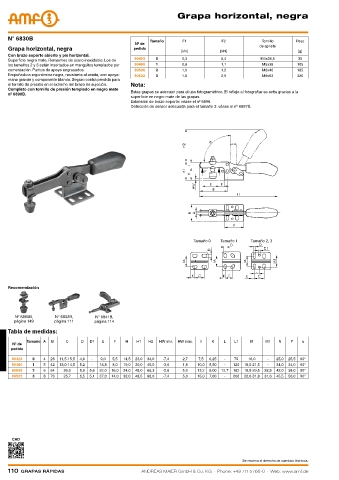

Page 110 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa horizontal, negra

N° 6830B Tamaño F1 F2 Tornillo Peso
Nº de
Grapa horizontal, negra pedido de apriete
[kN] [kN] [g]
Con brazo soporte abierto y pie horizontal.
Superficie negra mate. Remaches de acero inoxidable. Los de 90423 0 0,3 0,4 M4x34,5 35
los tamaños 2 y 3 están insertados en manguitos templados por 90480 1 0,8 1,1 M5x38 105
cementación. Puntos de apoyo engrasados. 90506 2 1,0 1,2 M6x46 185
Empuñadura ergonómica negra, resistente al aceite, con apoya- 90522 3 1,8 2,5 M8x63 320
mano grande y componente blando. Seguro contra pérdida para
el tornillo de presión en el extremo del brazo de sujeción. Nota:
Completo con tornillo de presión templado en negro mate
Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
nº 6890B.
superficie en negro mate de las grapas.
Extensión de brazo soporte: véase el nº 6896.
Detección de sensor adecuada para el tamaño 3: véase el nº 6897S.

Tamaño 0 Tamaño 1 Tamaño 2, 3

Recomendación

N° 6890B, N° 6832B, N° 6841B,
página 149 página 111 página 114
Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N P α
Nº de
pedido
90423 0 4 28 11,5-15,5 4,6 - 9,0 5,5 14,5 23,0 34,0 -7,4 2,7 7,5 6,25 - 79 16,0 - 25,0 25,5 90°
90480 1 5 42 13,0-14,5 5,2 - 18,8 8,0 19,0 30,0 49,0 -3,6 1,8 10,0 5,50 - 120 18,0-21,5 - 34,0 34,0 90°
90506 2 6 64 26,0 5,6 5,6 32,0 16,0 24,0 45,0 66,3 -2,6 5,0 13,2 6,00 12,7 162 19,5-29,5 28,5 42,0 38,0 90°
90522 3 8 73 25,7 6,5 5,1 37,0 14,0 32,0 48,5 86,0 -7,4 5,0 15,0 7,00 - 206 22,0-31,8 31,6 45,5 50,0 90°

CAD

Se reserva el derecho de cambios técnicos.
