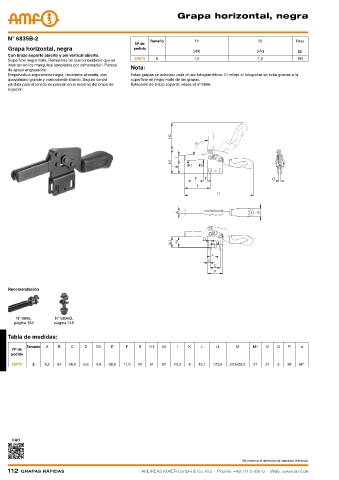

P. 112
Grapa horizontal, negra
N° 6835B-2 Tamaño F1 F2 Peso
Nº de
Grapa horizontal, negra pedido
[kN] [kN] [g]
Con brazo soporte abierto y pie vertical abierto.
Superficie negra mate. Remaches de acero inoxidable que se 90670 2 1,0 1,2 190
insertan en los manguitos templados por cementación. Puntos
de apoyo engrasados. Nota:
Empuñadura ergonómica negra, resistente al aceite, con Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
apoyamano grande y componente blando. Seguro contra superficie en negro mate de las grapas.
pérdida para el tornillo de presión en el extremo del brazo de Extensión de brazo soporte: véase el nº 6896.
sujeción.
Recomendación
N° 6896, N° 6890B,
página 153 página 149
Tabla de medidas:
Tamaño A B C D D1 E F H H1 H2 I K L L1 M M1 N O P α
Nº de
pedido
90670 2 6,2 64 26,0 5,6 4,8 38,6 11,0 34 61 67 13,2 6 13,1 173,5 23,0-28,0 27 21 5 38 90°
CAD
Se reserva el derecho de cambios técnicos.
112 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
