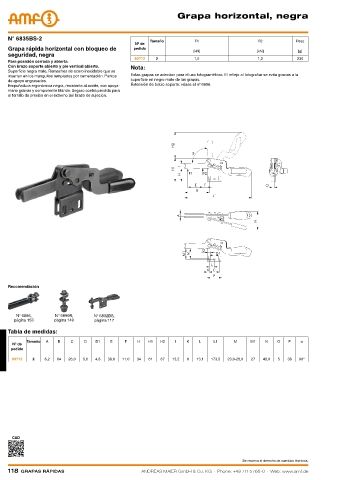

Grapa horizontal, negra

N° 6835BS-2 Tamaño F1 F2 Peso
Nº de
Grapa rápida horizontal con bloqueo de pedido
[kN] [kN] [g]
seguridad, negra
90712 2 1,0 1,2 230
Para posición cerrada y abierta.
Con brazo soporte abierto y pie vertical abierto. Nota:
Superficie negra mate. Remaches de acero inoxidable que se
insertan en los manguitos templados por cementación. Puntos Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
de apoyo engrasados. superficie en negro mate de las grapas.
Empuñadura ergonómica negra, resistente al aceite, con apoya- Extensión de brazo soporte: véase el nº 6896.
mano grande y componente blando. Seguro contra pérdida para
el tornillo de presión en el extremo del brazo de sujeción.

Recomendación

N° 6896, N° 6890B, N° 6832BS,
página 153 página 149 página 117
Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 I K L L1 M M1 N O P α
Nº de
pedido
90712 2 6,2 64 26,0 5,6 4,8 38,6 11,0 34 61 67 13,2 6 13,1 173,5 23,0-28,0 27 48,0 5 38 90°

CAD

Se reserva el derecho de cambios técnicos.
