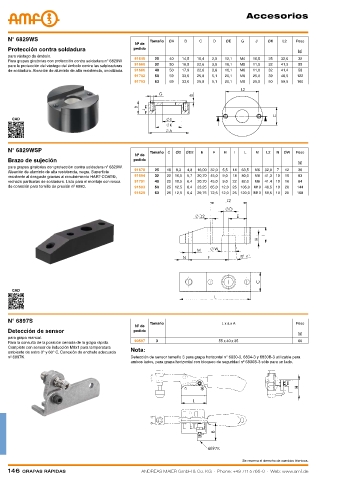

Page 146 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Accesorios

N° 6829WS Tamaño ØA B C D ØE G J ØK L2 Peso
Nº de
Protección contra soldadura pedido [g]
para vástago de émbolo.
Para grapas giratorias con protección contra soldadura n° 6829W 91645 25 40 14,5 16,4 2,0 12,1 M4 10,5 25 32,0 32
para la protección del vástago del émbolo contra las salpicaduras 91660 32 50 16,5 22,6 3,0 16,1 M5 11,0 32 41,3 55
de soldadura. Aleación de aluminio de alta resistencia, anodizada. 91686 40 50 17,9 22,6 3,8 16,1 M6 11,0 32 41,4 58
91702 50 59 33,0 25,8 5,1 20,1 M6 25,0 39 46,5 122
91793 63 69 33,0 25,8 5,1 20,1 M6 25,0 50 59,5 160

CAD

N° 6829WSP Tamaño C ØD ØD2 E F H I L M L2 N ØW Peso
Nº de
Brazo de sujeción pedido [g]
para grapas giratorias con protección contra soldadura n° 6829W.
91678 25 16 8,3 4,8 16,00 32,0 5,5 14 63,5 M6 32,0 7 12 36
Aleación de aluminio de alta resistencia, negra. Superficie
resistente al desgaste gracias al recubrimiento HART-COAT®, 91694 32 22 10,5 5,7 20,70 45,0 9,0 18 80,0 M8 41,3 10 16 83
rechaza partículas de soldadura. Lista para el montaje con rosca 91751 40 22 10,5 6,4 20,70 45,0 9,0 22 82,0 M8 41,4 10 16 84
de conexión para tornillo de presión nº 6880. 91603 50 25 12,5 6,4 23,25 65,0 12,0 25 105,0 M10 46,5 10 20 144
91629 63 25 12,5 6,4 29,75 72,5 12,0 25 120,0 M10 59,5 10 20 168

CAD

N° 6897S
Tamaño L x a x A Peso
Nº de
Detección de sensor pedido
[g]
para grapa manual.
Para la consulta de la posición cerrada de la grapa rápida. 90597 3 55 x 40 x 35 60
Completo con sensor de inducción M8x1 para temperatura
ambiente de entre 0° y 60° C. Conexión de enchufe adecuada Nota:
nº 6897K. Detección de sensor tamaño 3 para grapa horizontal nº 6830-3, 6834-3 y 6830B-3 utilizable para
ambos lados, para grapa horizontal con bloqueo de seguridad nº 6830S-3 sólo para un lado.

Se reserva el derecho de cambios técnicos.
