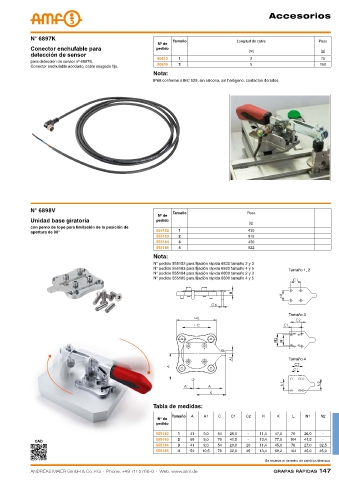

Page 147 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Accesorios

N° 6897K Tamaño Longitud de cable Peso
Nº de
Conector enchufable para pedido
[m] [g]
detección de sensor
90613 1 2 75
para detección de sensor nº 6897S.
90639 2 5 150
Conector enchufable acodado, cable sesgado fijo.
Nota:
IP68 conforme a IEC 529, sin silicona, sin halógeno, contactos dorados.

N° 6898V
Tamaño Peso
Nº de
Unidad base giratoria pedido
[g]
con perno de tope para limitación de la posición de
555182 1 430
apertura de 90°
555183 2 915
555184 3 430
555185 4 922
Nota:
N° pedido 555182 para fijación rápida 6830 tamaño 2 y 3
N° pedido 555183 para fijación rápida 6830 tamaño 4 y 5
Tamaño 1, 2
N° pedido 555184 para fijación rápida 6800 tamaño 2 y 3
N° pedido 555185 para fijación rápida 6800 tamaño 4 y 5

Tamaño 3

Tamaño 4

Tabla de medidas:
Tamaño A A1 C C1 C2 H K L N1 N2
Nº de
pedido
555182 1 41 9,0 54 26,0 - 11,4 47,0 76 26,0 -
555183 2 68 9,0 76 41,5 - 13,4 77,0 104 41,5 -
CAD
555184 3 41 9,0 54 20,0 20 11,4 45,0 76 27,0 32,5
555185 4 59 10,5 76 32,0 45 13,4 69,2 104 45,0 45,0
Se reserva el derecho de cambios técnicos.
