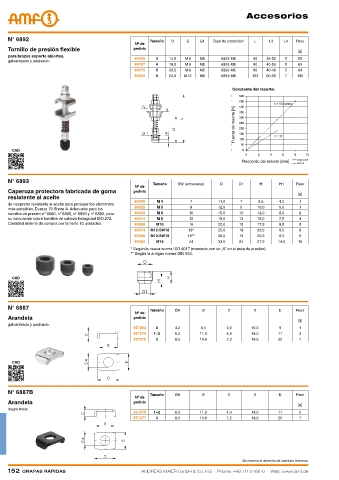

Page 152 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Accesorios

N° 6892 Tamaño B G G1 Tope de protección L L3 L4 Peso
Nº de
Tornillo de presión flexible pedido [g]
para brazos soporte abiertos,
galvanizado y pasivado. 99259 3 14,5 M 8 M5 6893-M5 90 39-52 5 55
99267 4 18,5 M 8 M5 6893-M5 90 40-53 5 63
99275 5 20,5 M 8 M5 6893-M5 90 40-48 5 64
99283 6 24,0 M12 M8 6893-M8 123 60-68 7 182

Constante del resorte:

Fuerza de resorte [N]

CAD
Recorrido del resorte [mm]

N° 6893
Tamaño SW (entrecaras) D D1 H H1 Peso
Nº de
Caperuza protectora fabricada de goma pedido
[g]
resistente al aceite
99309 M 4 7 11,0 7 8,5 4,2 1
de neopreno resistente al aceite para proteger los elementos
99325 M 5 8 12,5 8 10,0 5,0 1
más sensibles. Dureza 70 Shore A. Adecuado para los
tornillos de presión nº 6880, nº 6885, nº 6890 y nº 6892, para 99333 M 6 10 15,0 10 12,0 6,0 2
su colocación sobre tornillos de cabeza hexagonal ISO 272. 99341 M 8 13 19,0 13 15,0 7,5 4
Cantidad mínima de compra por tamaño 10 unidades. 99358 M10 16 22,0 15 17,5 8,5 5
99374 M12-SW18 18* 25,0 18 20,0 9,5 8
99366 M12-SW19 19** 26,0 19 20,0 9,5 9
99382 M16 24 33,0 24 27,0 14,0 19
* Según la nueva norma ISO 4017 (marcado con un „6“ en el área de presión).
** Según la antigua norma DIN 933.

CAD

N° 6887
Tamaño ØA B C D E Peso
Nº de
Arandela pedido
[g]
galvanizado y pasivado.
557062 0 4,2 8,1 3,0 10,6 9 1
557074 1+2 6,3 11,5 4,4 14,0 11 2
557075 3 8,5 14,6 7,2 18,6 20 7

CAD

N° 6887B
Tamaño ØA B C D E Peso
Nº de
Arandela pedido
[g]
negro mate.
557076 1+2 6,3 11,5 4,4 14,0 11 2
557077 3 8,5 14,6 7,2 18,6 20 7

Se reserva el derecho de cambios técnicos.
