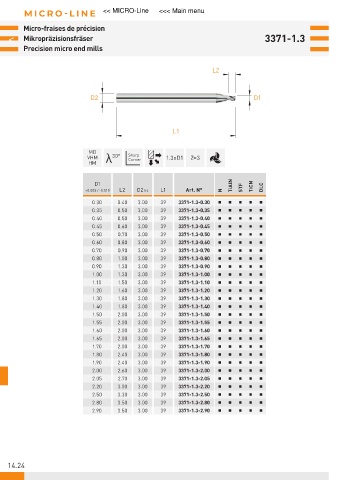

Page 608 - 21-036 APPLITEC catalogue.indb

MICRO-LINE << MICRO-Line <<< Main menu

Micro-fraises de précision
< Mikropräzisionsfräser 3371-1.3
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 30° Sharp 1.3xD1 Z=3
Corner
HM
D1 TiAlN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.30 0.40 3.00 39 3371-1.3-0.30
0.35 0.50 3.00 39 3371-1.3-0.35
0.40 0.50 3.00 39 3371-1.3-0.40
0.45 0.60 3.00 39 3371-1.3-0.45
0.50 0.70 3.00 39 3371-1.3-0.50
0.60 0.80 3.00 39 3371-1.3-0.60
0.70 0.90 3.00 39 3371-1.3-0.70
0.80 1.00 3.00 39 3371-1.3-0.80
0.90 1.30 3.00 39 3371-1.3-0.90
1.00 1.30 3.00 39 3371-1.3-1.00
1.10 1.50 3.00 39 3371-1.3-1.10
1.20 1.60 3.00 39 3371-1.3-1.20
1.30 1.80 3.00 39 3371-1.3-1.30
1.40 1.80 3.00 39 3371-1.3-1.40
1.50 2.00 3.00 39 3371-1.3-1.50
1.55 2.00 3.00 39 3371-1.3-1.55
1.60 2.00 3.00 39 3371-1.3-1.60
1.65 2.00 3.00 39 3371-1.3-1.65
1.70 2.00 3.00 39 3371-1.3-1.70
1.80 2.40 3.00 39 3371-1.3-1.80
1.90 2.40 3.00 39 3371-1.3-1.90
2.00 2.60 3.00 39 3371-1.3-2.00
2.05 2.70 3.00 39 3371-1.3-2.05
2.20 3.00 3.00 39 3371-1.3-2.20
2.50 3.30 3.00 39 3371-1.3-2.50
2.80 3.50 3.00 39 3371-1.3-2.80
2.90 3.50 3.00 39 3371-1.3-2.90

14.24
