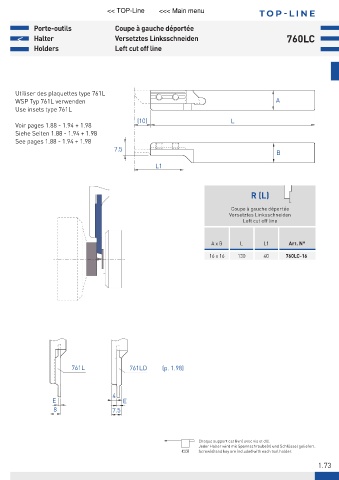

Page 77 - 21-036 APPLITEC catalogue.indb
P. 77
<< TOP-Line <<< Main menu T OP -LINE
Porte-outils Coupe à gauche déportée
< Halter Versetztes Linksschneiden 760LC
Holders Left cut off line
Utiliser des plaquettes type 761L
WSP Typ 761L verwenden A
Use insets type 761L
(10) L
Voir pages 1.88 - 1.94 + 1.98
Siehe Seiten 1.88 - 1.94 + 1.98
See pages 1.88 - 1.94 + 1.98
7.5
B
L1
R (L)
Coupe à gauche déportée
Versetztes Linksschneiden
Left cut off line
A x B L L1 Art. N°
16 x 16 130 40 760LC-16
761L 761LD (p. 1.98)
4
E E
8 7.5
Chaque support est livré avec vis et clé.
Jeder Halter wird mit Spannschraube(n) und Schlüssel geliefert.
Screw(s) and key are included with each tool holder.
1.73
