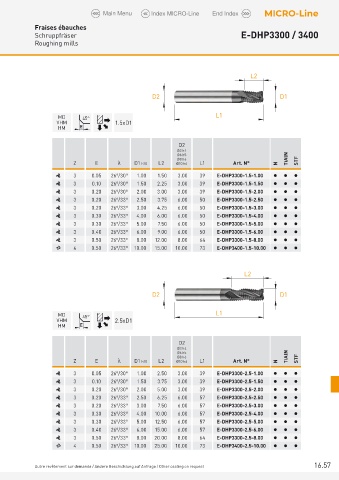

Fraises ébauches
Schruppfräser E-DHP3300 / 3400
Roughing mills

L2

D2 D1

MD 45° L1
VHM 1.5xD1
HM E

D2
Ø3 h4
Ø6 h5
Ø8 h6
Z E λ D1 h10 L2 Ø10 h6 L1 Art. N° N TiAlN STF
3 0.05 26°/30° 1.00 1.50 3.00 39 E-DHP3300-1.5-1.00   
3 0 . 1 0 2 6 ° / 3 0 ° 1 . 5 0 2 . 2 5 3 . 0 0 3 9 E-DHP3300-1.5-1.50   
3 0.20 26°/30° 2.00 3.00 3.00 39 E-DHP3300-1.5-2.00   
3 0.20 26°/33° 2.50 3.75 6.00 50 E-DHP3300-1.5-2.50   
3 0.20 26°/33° 3.00 4.25 6.00 50 E-DHP3300-1.5-3.00   
3 0.30 26°/33° 4.00 6.00 6.00 50 E-DHP3300-1.5-4.00   
3 0.30 26°/33° 5.00 7.50 6.00 50 E-DHP3300-1.5-5.00   
3 0.40 26°/33° 6.00 9.00 6.00 50 E-DHP3300-1.5-6.00   
3 0 . 5 0 2 6 ° / 3 3 ° 8 . 0 0 1 2 . 0 0 8 . 0 0 6 4 E-DHP3300-1.5-8.00   
4 0.50 26°/33° 10.00 15.00 10.00 73 E-DHP3400-1.5-10.00   

L2

D2 D1

MD 45° L1
VHM 2.5xD1
HM E

D2
Ø3 h4
Ø6 h5
Ø8 h6
Z E λ D1 h10 L2 Ø10 h6 L1 Art. N° N TiAlN STF
3 0.05 26°/30° 1.00 2.50 3.00 39 E-DHP3300-2.5-1.00   
3 0.10 26°/30° 1.50 3.75 3.00 39 E-DHP3300-2.5-1.50   
3 0.20 26°/30° 2.00 5.00 3.00 39 E-DHP3300-2.5-2.00   
3 0.20 26°/33° 2.50 6.25 6.00 57 E-DHP3300-2.5-2.50   
3 0.20 26°/33° 3.00 7.50 6.00 57 E-DHP3300-2.5-3.00   
3 0.30 26°/33° 4.00 10.00 6.00 57 E-DHP3300-2.5-4.00   
3 0.30 26°/33° 5.00 12.50 6.00 57 E-DHP3300-2.5-5.00   
3 0.40 26°/33° 6.00 15.00 6.00 57 E-DHP3300-2.5-6.00   
3 0.50 26°/33° 8.00 20.00 8.00 64 E-DHP3300-2.5-8.00   
4 0.50 26°/33° 10.00 25.00 10.00 73 E-DHP3400-2.5-10.00   

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.57
